Sveisbart fundament
AH-A1 monteres permanent på dekk, rammer eller stålkonstruksjoner. Fundamentet utgjør innfestingen for utskiftbare Breech Base-komponenter.
Fundamentet omtales også som Breech Base Deck Socket og Container Foundation.

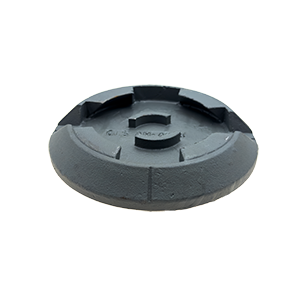

Breech Base Foundation AH-A1
Sveisbart fundament for permanent innfesting av Breech Base Twistlock og D-ring på dekk, rammer og andre stålkonstruksjoner.

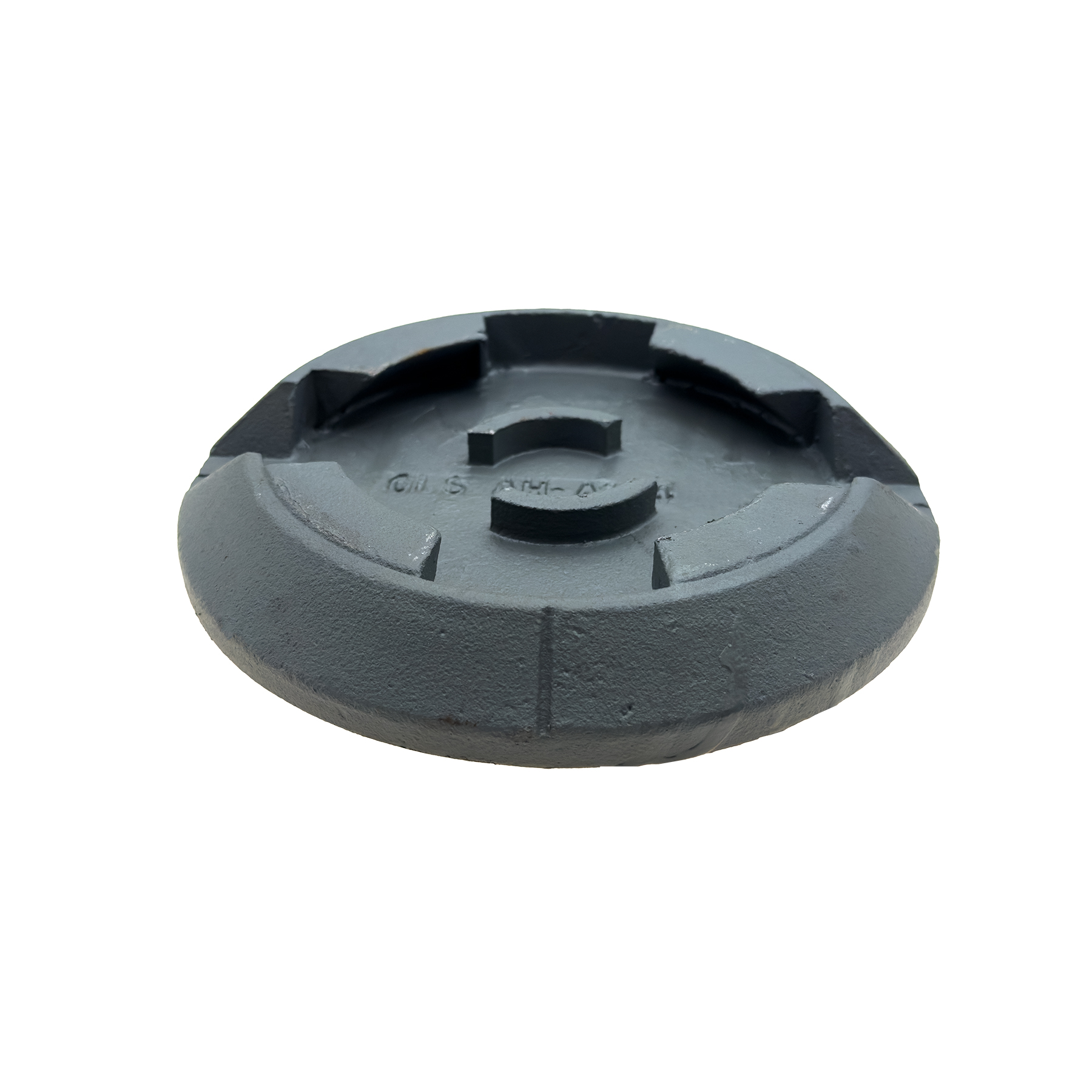

Klikk på bildet for større visning
AH-A1Sveisbart fundament
500 kNBL strekk
250 kNSWL strekk
Permanent festepunkt til Breech Base-systemet
- Fundament for Breech Base Twistlock BD-H1/R.
- Passer også Breech Base D-Ring AL-J1.
- Utført i høyfast stål med korrosjonsbeskyttet overflate.
- Beregnet for sveising på dekk, rammer og stålkonstruksjoner.
- Oppgitt egenvekt 2,8 kg.
Belastningsverdier og tekniske data
Verdiene nedenfor gjelder AH-A1. BL betegner bruddlast og SWL sikker arbeidsbelastning. Strekk og skjær oppgis separat i kN.
| Produkt nr. | BL Skjær | BL Strekk | SWL Skjær | SWL Strekk | Vekt |
|---|---|---|---|---|---|
| AH-A1 | 420 kN | 500 kN | 210 kN | 250 kN | 2,8 kg |
Hva betyr BL, SWL, skjær og strekk?
- BL – Breaking Load (bruddlast)
- Belastningsverdien knyttet til brudd. Skal ikke forveksles med arbeidsbelastningen.
- SWL – Safe Working Load
- Oppgitt sikker arbeidsbelastning under de forutsetningene produsenten angir.
- Shear – skjærbelastning
- Belastning som forsøker å forskyve tilknyttede deler sideveis.
- Tension – strekkbelastning
- Belastning som trekker tilknyttede deler fra hverandre.
Belastningsverdier for enkeltkomponenten må vurderes sammen med sveiseinnfesting, grunnmateriale og resten av sikringssystemet. Kontroller relevant dokumentasjon før bruk.
Utførelse og tilhørende komponenter
Twistlock og D-ring
AH-A1 benyttes sammen med Twistlock BD-H1/R eller D-Ring AL-J1 når delene inngår i samme dokumenterte system.
Andre fabrikaters deler må kontrolleres mot gjeldende mål- og systemdokumentasjon før sammenkobling.
Viktig ved montering
AH-A1 er beregnet for innfesting ved sveising. Valg av sveiseutførelse og grunnkonstruksjon må kontrolleres i henhold til produsentens monteringsanvisning og aktuell bruksbelastning.
Relaterte sider
Se prisinformasjonÅpne for pris, mva. og fraktbetingelser
Pris kr 468,60 eks. mva.
Oppgitt pris er nettopris eks. mva. Frakt kommer i tillegg etter regning.
Endelig pris og tilgjengelighet bekreftes ved forespørsel.
Trenger du Breech Base Foundations?
Oppgi gjerne antall og hvilke komponenter fundamentet skal brukes sammen med, så hjelper vi deg med et tilbud.
