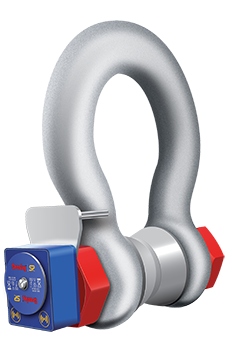

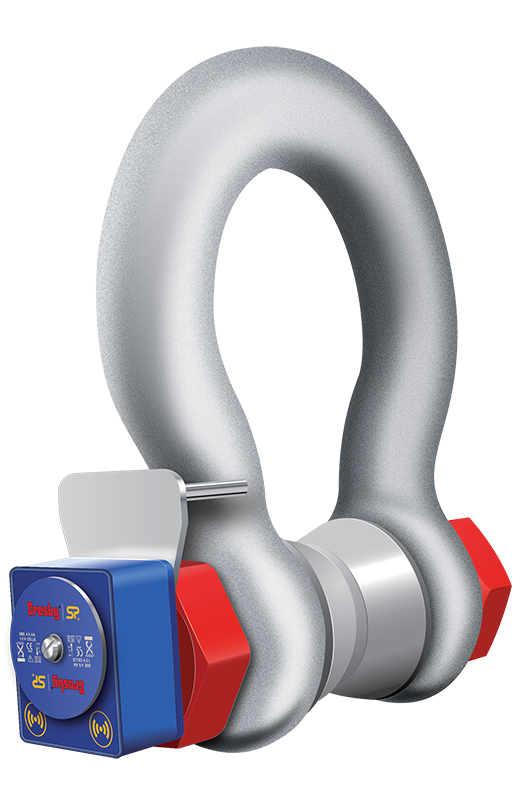

Wireless Loadshackle (WLS)
Trådløs sjakkelveiecelle for lastmåling der byggehøyden er begrenset eller kapasiteten er høy. WLS leveres normalt fra 3,25 til 500 tonn, og spesialløsninger kan leveres opptil 3000 tonn på forespørsel.
3,25–500 t
IP67 / NEMA6
ASME B30.26
ATEX/IECEx tilgjengelig
1000 m2,4 GHz radio
100 mBluetooth-versjon
±1 %Nøyaktighet av full skala
1200 tBatteritid, radio
Velg radio eller Bluetooth. WLS med 2,4 GHz radio brukes sammen med SW-HHP, INSIGHT og annet trådløst systemtilbehør. Alternativt kan WLS bestilles i Bluetooth-versjon for direkte tilkobling til HHP3-appen på iOS eller Android. Dette er separate varianter – ikke to funksjoner i samme sjakkelveiecelle.
Sjakkel og veiecelle i én kompakt løsning

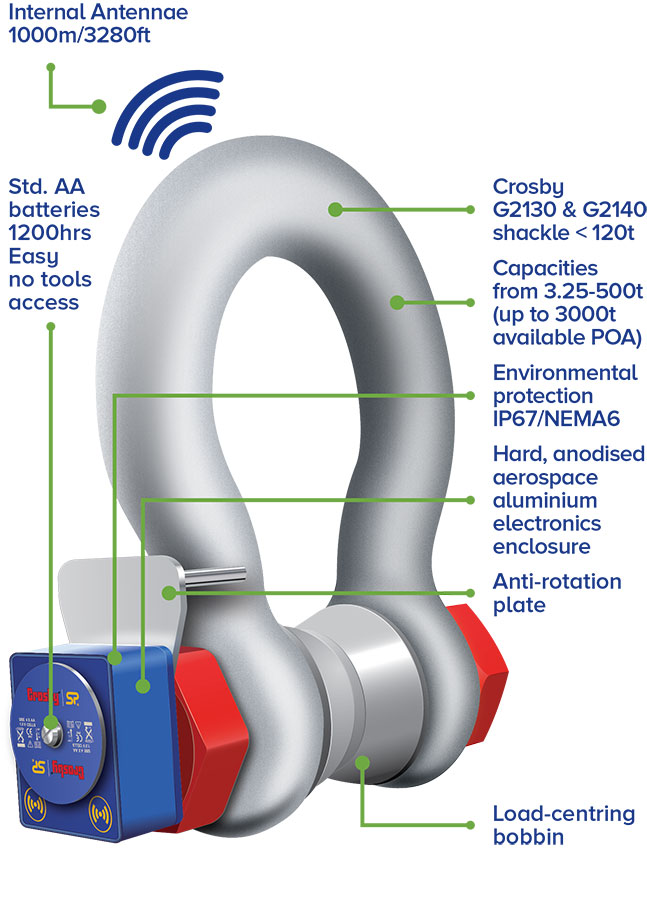

Wireless Loadshackle er utviklet for løfteoperasjoner der en tradisjonell veiecelle kan gi for stor byggehøyde. Elektronikken er montert i en hardanodisert aluminiumskapsling, mens selve sjakkelen er basert på Crosby sine industrisjakler. Hver WLS prøvelastes og leveres med lastesentrerende bobbin.
Robust konstruksjonMiljøbeskyttet til IP67/NEMA6 og konstruert for krevende løfte- og lastovervåkingsoppgaver.
Dynamisk målingStandard datahastighet er 3 Hz og kan konfigureres opptil 200 Hz for dynamiske måleprosjekter.
Sikker lastinnføringLeveres med lastesentrerende bobbin. Designfaktor er 5:1 når WLS brukes med bobbin.
Velg riktig WLS-variant
WLS 2,4 GHz radioOpptil 1000 m rekkevidde til SW-HHP håndholdt display eller kompatibel programvare og systemtilbehør.
WLS Bluetooth + HHP3Opptil 100 m rekkevidde direkte til smarttelefon eller nettbrett med HHP3-appen. Batteritid opptil 500 timer.
WLS ATEX / IECExVersjon for farlige områder, sone 0, 1 og 2, med opptil 500 m rekkevidde mot SW-HHP-ATEX.
Viktig: Radio- og Bluetooth-utgavene er alternative utførelser. Tilbehøret som kommuniserer på 2,4 GHz gjelder radio-utgaven, mens Bluetooth-utgaven brukes direkte med HHP3.
Tekniske hoveddata
Kapasitet3,25–500 tonn standardområde
SpesialkapasitetOpptil 3000 tonn på forespørsel
Nøyaktighet±1 % av full skala
KapslingIP67 / NEMA6
Arbeidstemperatur-10 °C til +50 °C
Batteri4 × AA alkaliske
BatteritidOpptil 1200 timer radio / 500 timer Bluetooth
Garanti2 år
Komplette modell-, kapasitets- og måldata finner du i produktbladet.
Tilbehør og systemintegrasjon
Radio-versjonen av WLS kan bygges ut fra enkel håndholdt avlesning til komplette lastovervåkingssystemer. Her er de viktigste alternativene.
Merk: Tilbehøret nedenfor bruker 2,4 GHz-radio og gjelder derfor radio-versjonen av WLS. For Bluetooth-versjonen brukes HHP3-appen direkte på mobil eller nettbrett.
HHP3-app for Bluetooth
For Bluetooth-versjonen av WLS. Lasten leses direkte på iOS eller Android uten SW-HHP. Appen gir mobil visning, logging og rapportering.

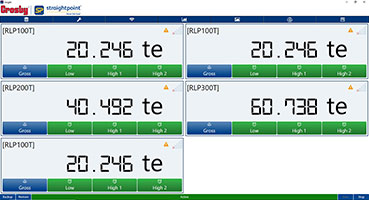

INSIGHT Load Monitoring Software
Windows-programvare for flerkanalsvisning, datalogging, visualisering, tyngdepunktsberegning og prøvelast. Kan håndtere opptil 126 trådløse veieceller samtidig.
Wireless Overload Alarm
Trådløs overlastalarm med visuell og hørbar varsling. Kan overvåke opptil fire trådløse veieceller og gir inntil 800 m radiorekkevidde.
Wireless Scoreboard Display
Stort trådløst LED-display for tydelig lastvisning på avstand. Kan vise én last eller summert last fra opptil fire Straightpoint-enheter.
Wireless Base Station
For integrasjon mot PLC, PC og datainnsamling. Kan håndtere opptil fire trådløse veieceller og leveres med blant annet 4–20 mA, relé eller RS485 ASCII.
Bilder og avlesning
Trenger du riktig WLS og avlesningsløsning?
Oppgi kapasitet, bruksområde og om du ønsker 2,4 GHz radio, Bluetooth eller ATEX/IECEx. Vi kan også sette sammen løsning med hånddisplay, programvare, alarm, scoreboard eller signalutgang mot eksisterende system.
