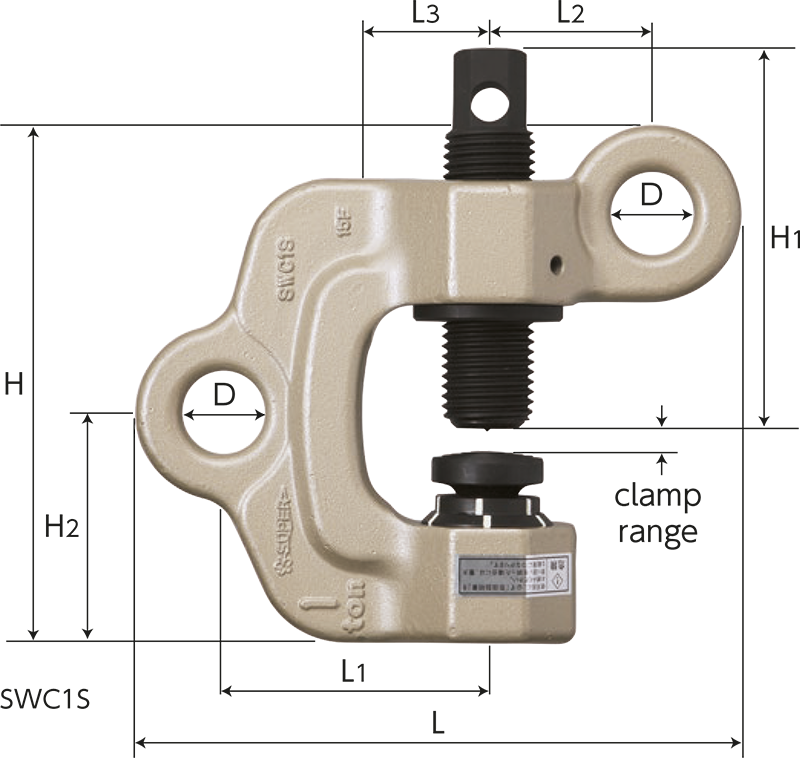

Skruklype SWC-S
Denne skruklypen er utviklet for sikker og effektiv håndtering av stålplater og stålkonstruksjoner, både i industri, verksted, på byggeplass og i offshore-miljøer. Klypen har samme funksjon og samme type moment- og kontrollmarkering som SDC-S og SUC-S, men leveres i et annet design og strammes med skralle som medfølger. Som alle løfteklyper for stål fra Supertool har SWC-S en sikkerhetsfaktor på 5:1 og er testet med 3 ganger nominell kapasitet.

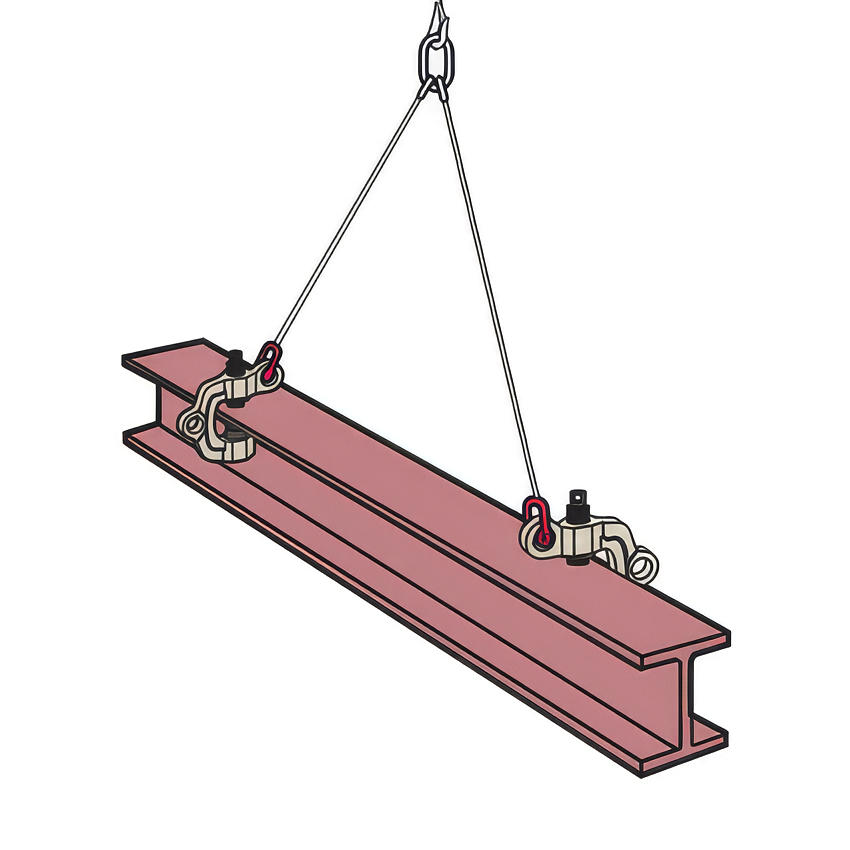

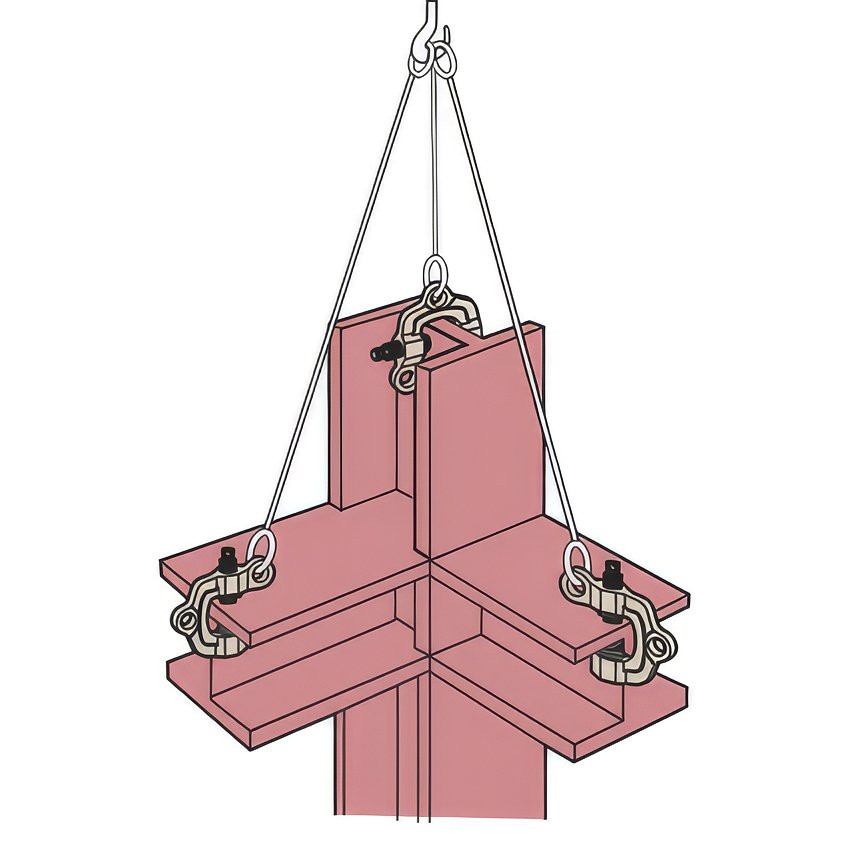

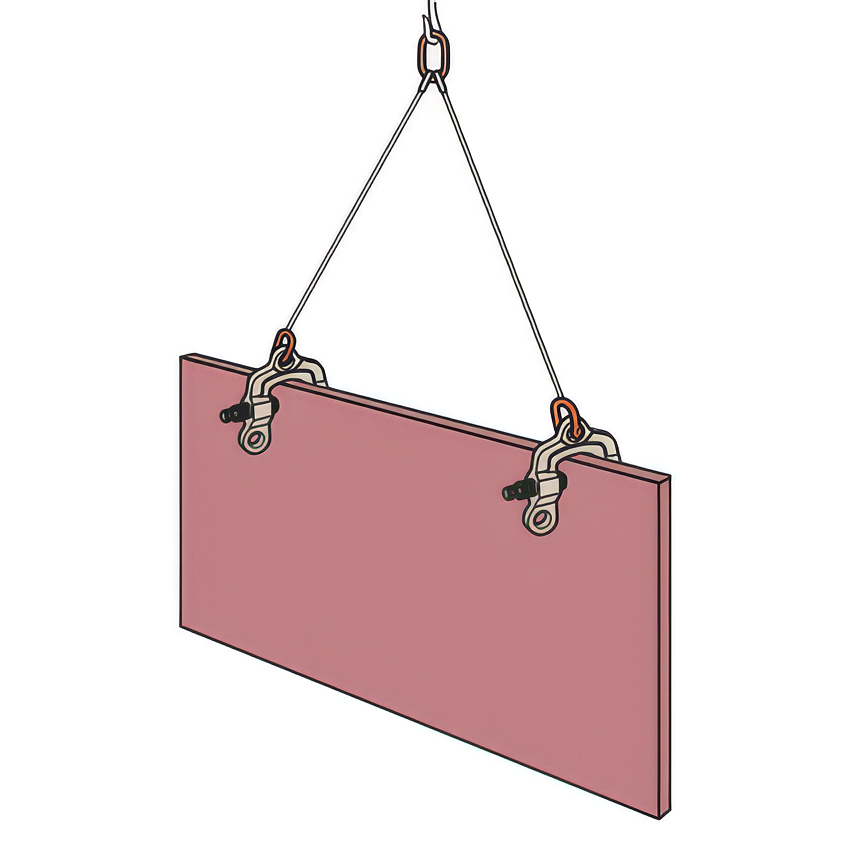

Klypen er en allsidig løsning som kan brukes til flere typer operasjoner – blant annet vertikalt løft, horisontal trekking og vending av last. Klikk på bildene nedenfor for å se eksempler på bruk og forklaringer.
Funksjoner:
• Sikker vrikamme som gjør det enkelt å se når klypen er korrekt tilstrammet og låst.
• Strammeskruen sitter på oversiden (mot operatøren) for enkel tilkomst – også ved montering under bjelke.

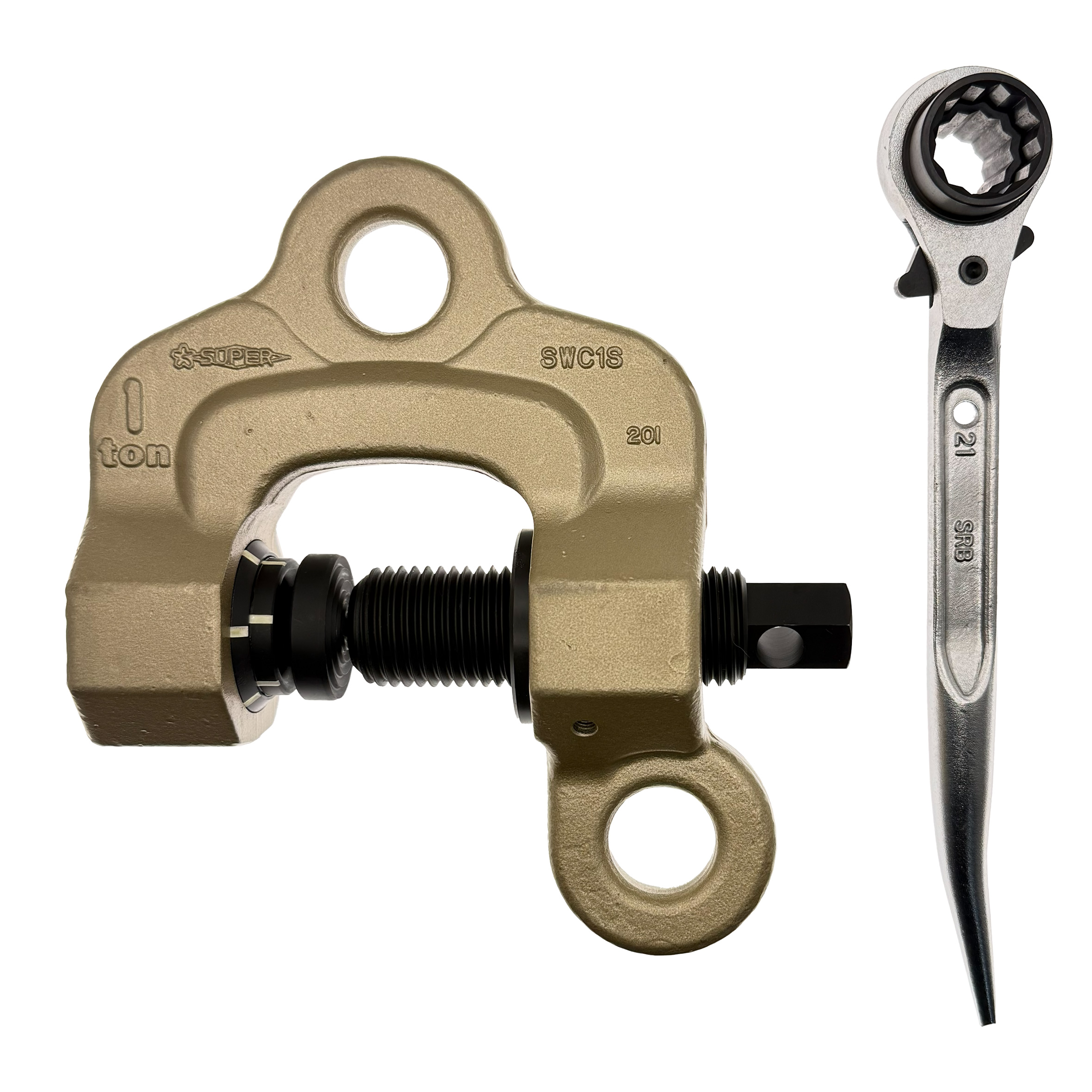

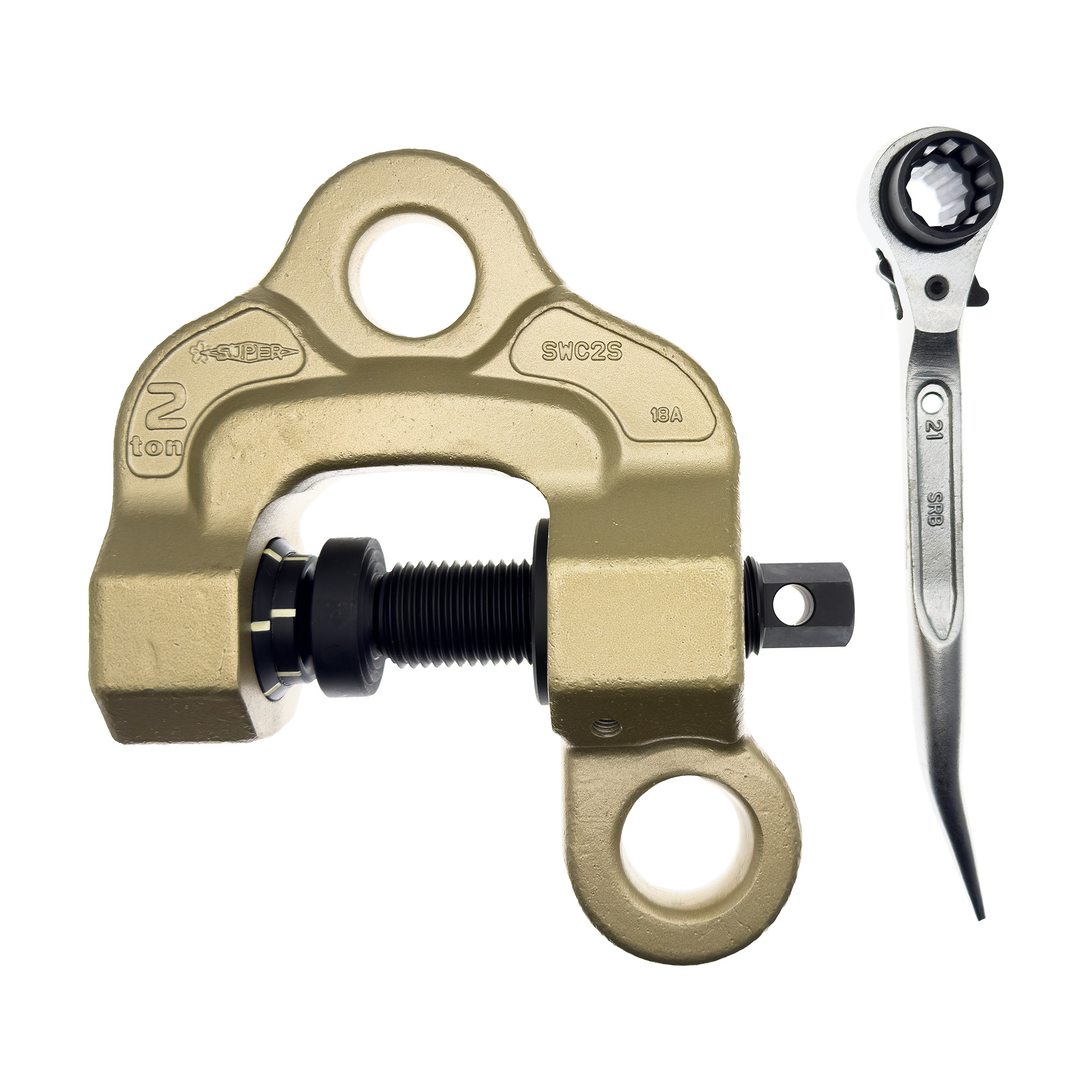

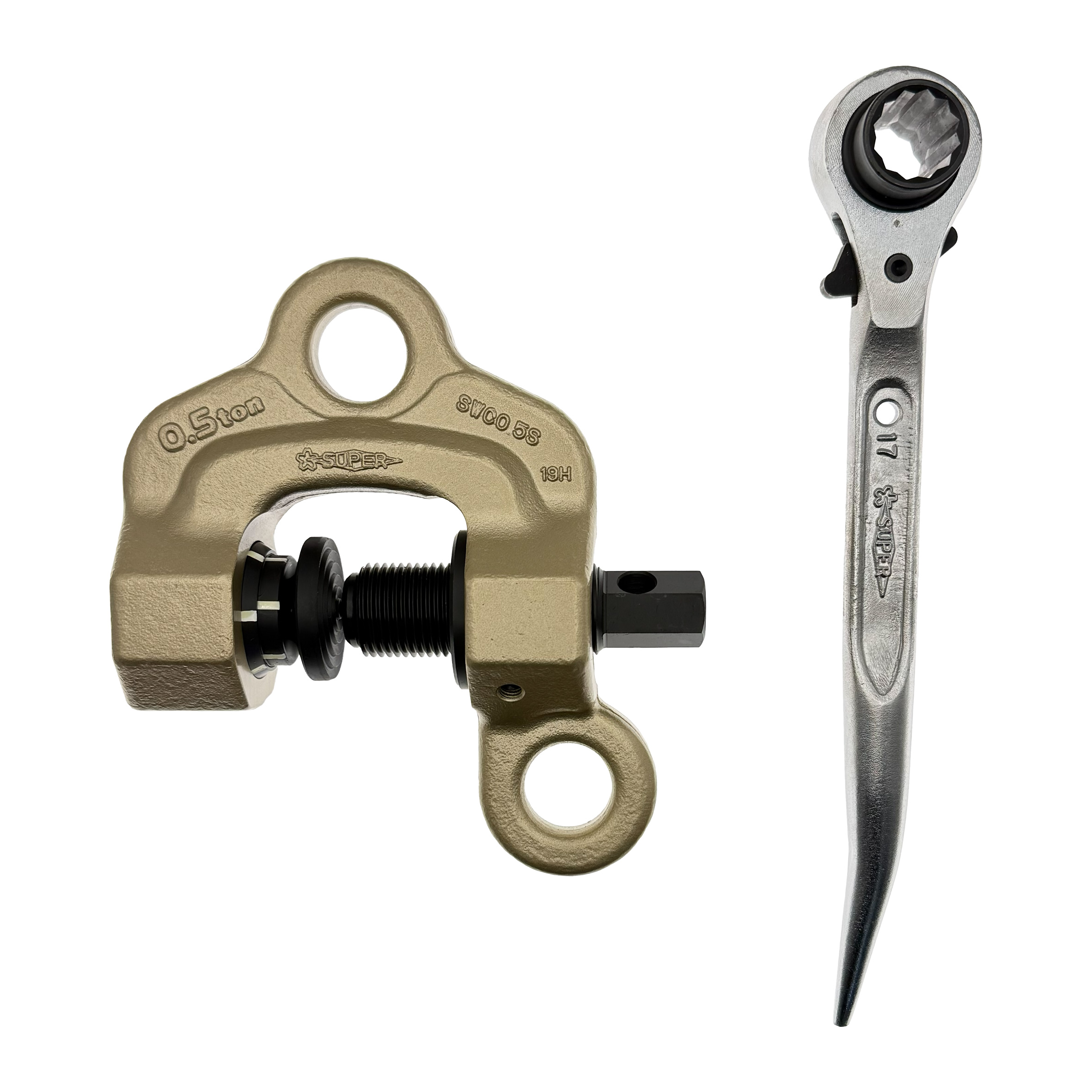

• Skralle følger med og brukes til rask og sikker tilstramming sammen med den sirkulære fjærkammen.
• Fosforescerende (selvlysende) tilstrammingsmerker for enkel kontroll også i dårlig lys.
Merk: Etter at du har kontrollert at kontrollmerkene er på linje, skal du stramme til med over 25 N·m (ca. 250 kgf·cm).
Typiske bruksområder:

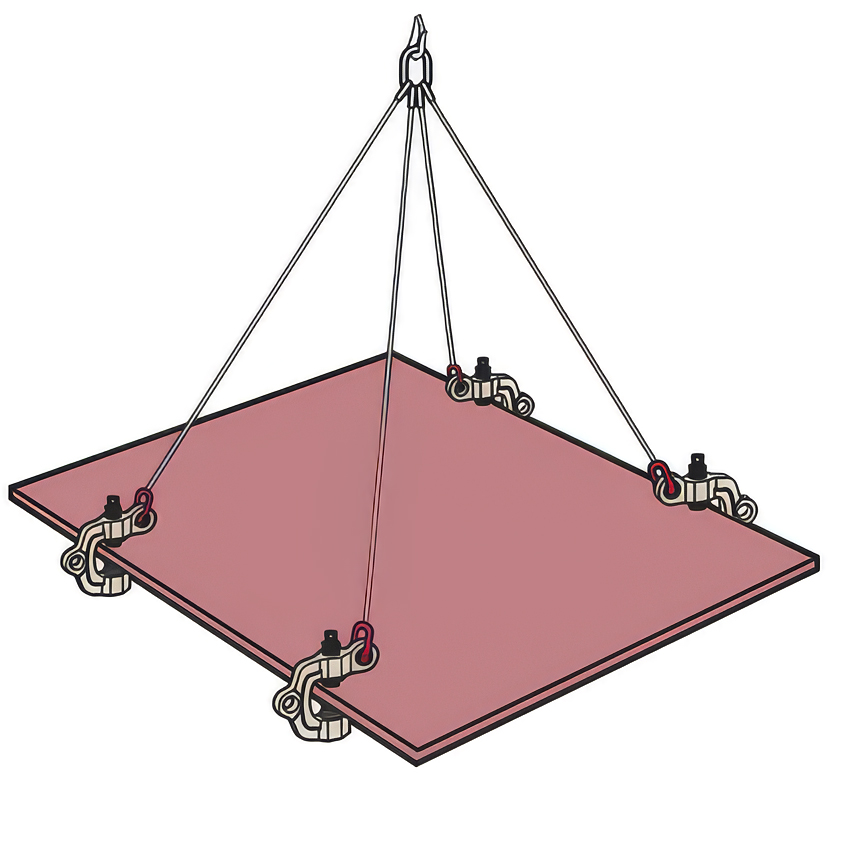

• Løft av stålplater og stålkonstruksjoner
• Vertikalt løft, horisontal trekking og vending
• Byggeplasser, industri og mekaniske verksteder
• Skipsverft, offshore og subsea-fabrikkering
• Lager og terminaler for stålplater og konstruksjoner
NB! Klypen må ikke brukes til løft av høyfast stål (>300 HB) eller bløtt stål (<80 HB), og er ikke egnet for rustfritt eller syrefast stål.
| TYPE | Tonn | Åpning | L | L1 | L2 | L3 | H | H1 | H2 | D | T | T1 | S | KG |

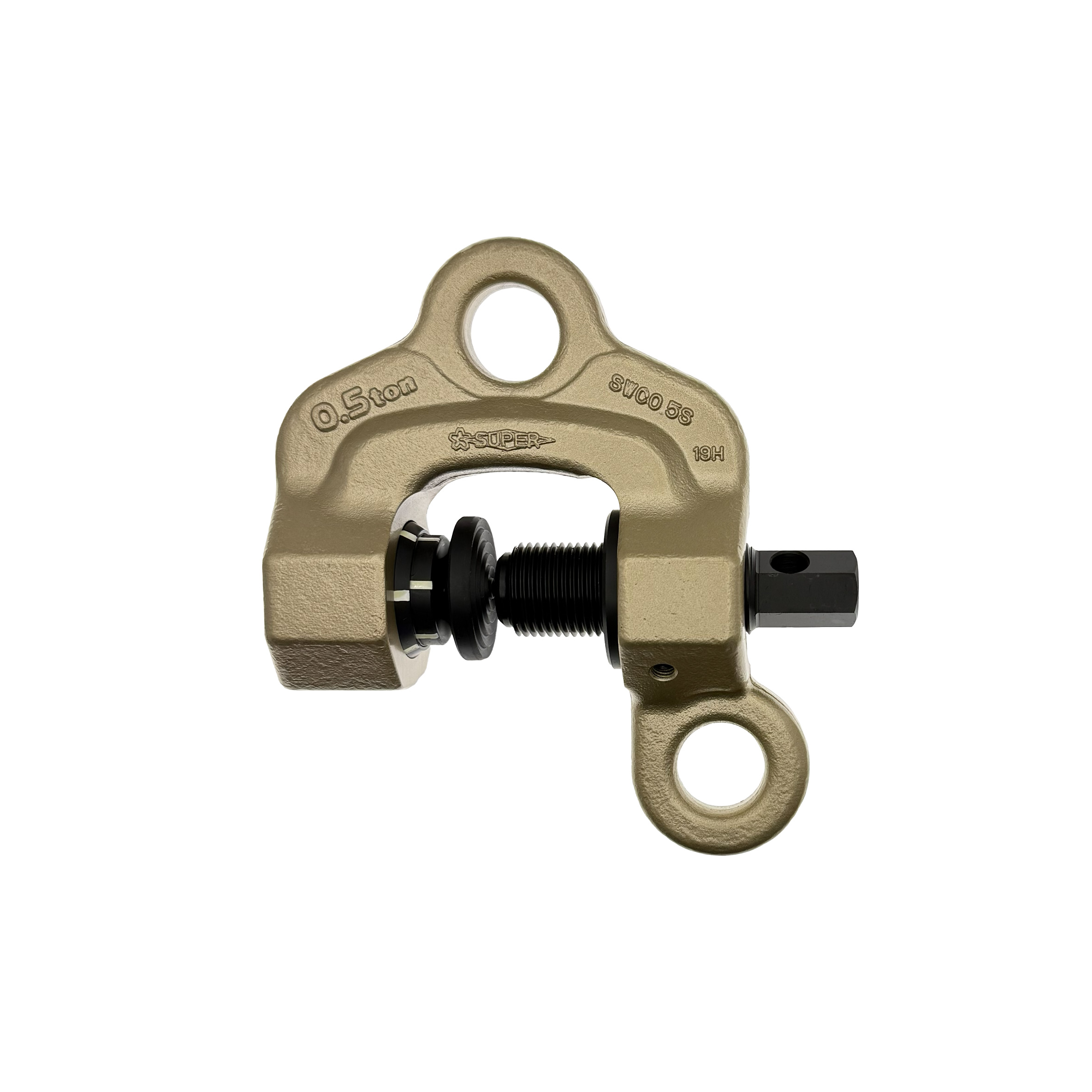

| SWC0.5S | 0,5 | 0~25 | 151,5 | 63 | 43,5 | 30 | 130 | 88 | 57,5 | 22 | 50 | 14 | 17 | 1,9 |

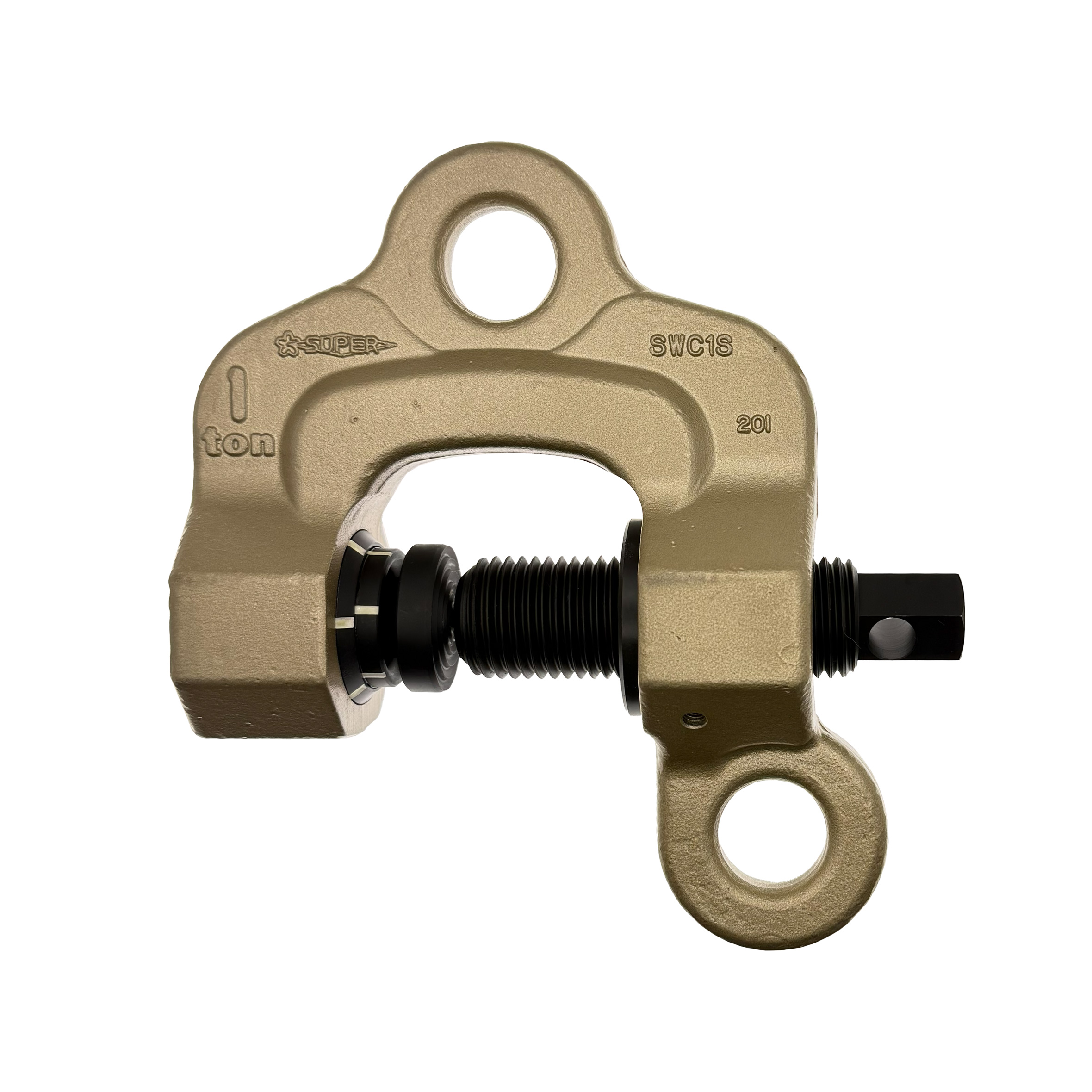

| SWC1S | 1,0 | 0~40 | 191,5 | 84 | 51,5 | 40 | 164 | 120 | 72,5 | 26 | 61 | 16 | 21 | 3,5 |

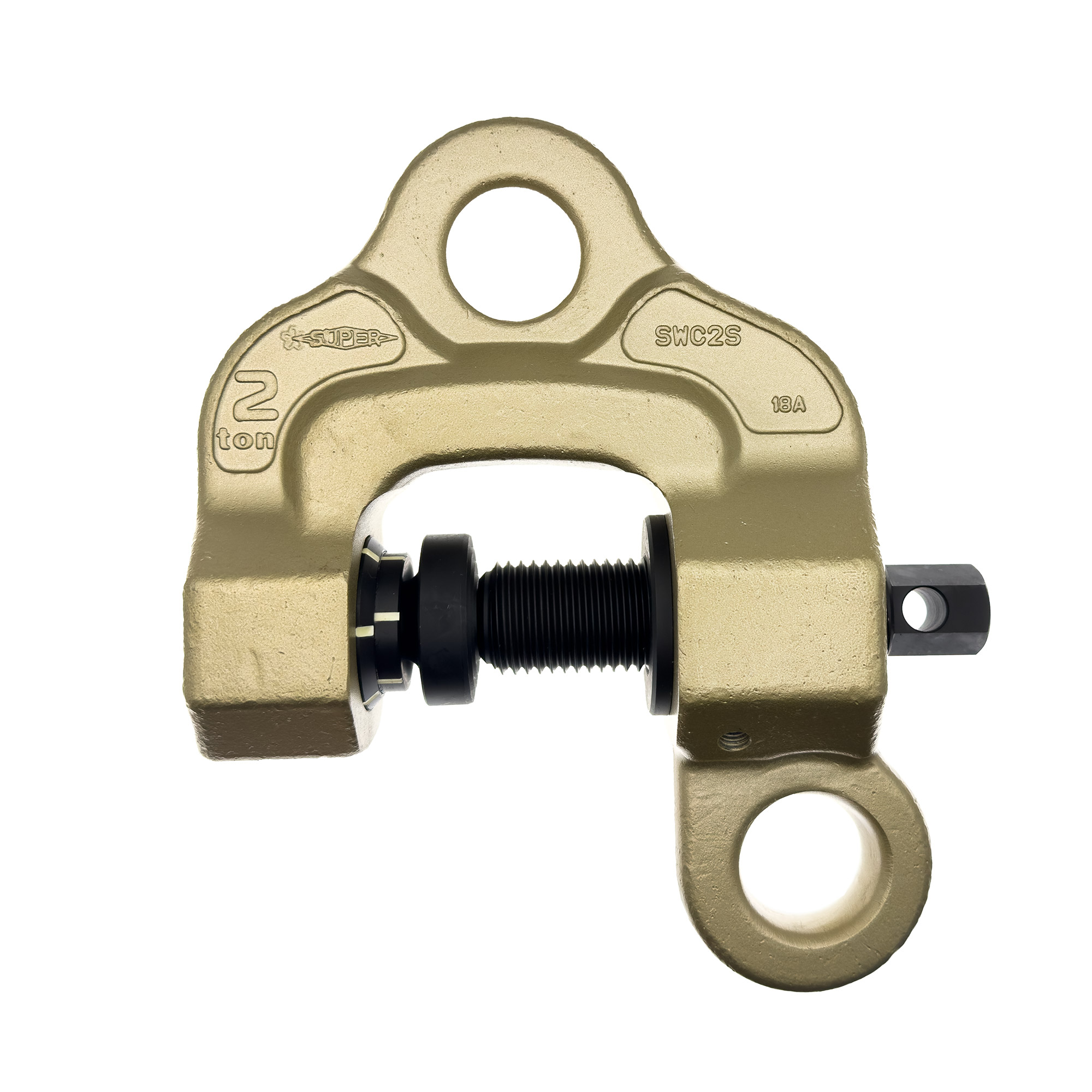

| SWC2S | 2,0 | 0~40 | 224 | 94 | 62 | 40 | 184 | 129 | 79 | 32 | 77 | 18 | 21 | 5,8 |
Skruklype SWC-S er utviklet for løfting, trekking, oppspenning og håndtering av stålplater, profiler og stålkonstruksjoner. Den mekaniske skruespindelen gir et stabilt grep om materialet og gjør klypen godt egnet til profesjonell bruk innen industri, verksted, bygg og vedlikehold.
Før bruk skal klypen monteres slik at skruen strammes godt mot materialet. Kontroller alltid at klypen sitter sikkert før lasten løftes eller trekkes. Klypen skal kun brukes innenfor oppgitt løftekapasitet (WLL) og gripeområde.
Før hver bruk bør klypen kontrolleres for synlige skader, deformasjon, sprekker, unormal slitasje og skader på skruespindel, gjenger og gripeflater. Klyper med skader eller manglende merking skal tas ut av bruk.
Bevegelige deler bør holdes rene og fungere uten unormal motstand. Ved hyppig bruk anbefales regelmessig kontroll og vedlikehold i henhold til produsentens anvisninger.
SWC-S brukes til løfting, trekking, oppspenning og håndtering av stålplater, profiler og stålkonstruksjoner innenfor oppgitt kapasitet og gripeområde.
Den mekaniske skruespindelen gir et stabilt og sikkert grep om materialet, og gjør klypen godt egnet når det stilles høye krav til kontroll og sikkerhet.
Nei. Skruklype SWC-S er ikke beregnet for rustfritt eller syrefast stål.
Nei. Klypen skal ikke brukes på materialer med hardhet over 300 HB eller under 80 HB.
Slitasje eller skader på skruespindel, gjenger eller gripeflater kan redusere sikkerheten. Derfor bør klypen kontrolleres før hver bruk.
