Elektriske taljer fra SWF
Crane Partner leverer elektriske kjettingtaljer, beltetaljer og reservedeler fra SWF Krantechnik. Sortimentet omfatter blant annet ATHLO chain, CHAINster og ATHLO belt.
Klikk på bildet for større visning
SWF-løsninger for industri og profesjonell bruk
Serien dekker alt fra kompakte elektriske kjettingtaljer til høyere kapasiteter, frekvensstyrte løsninger, beltetaljer og reservedeler.

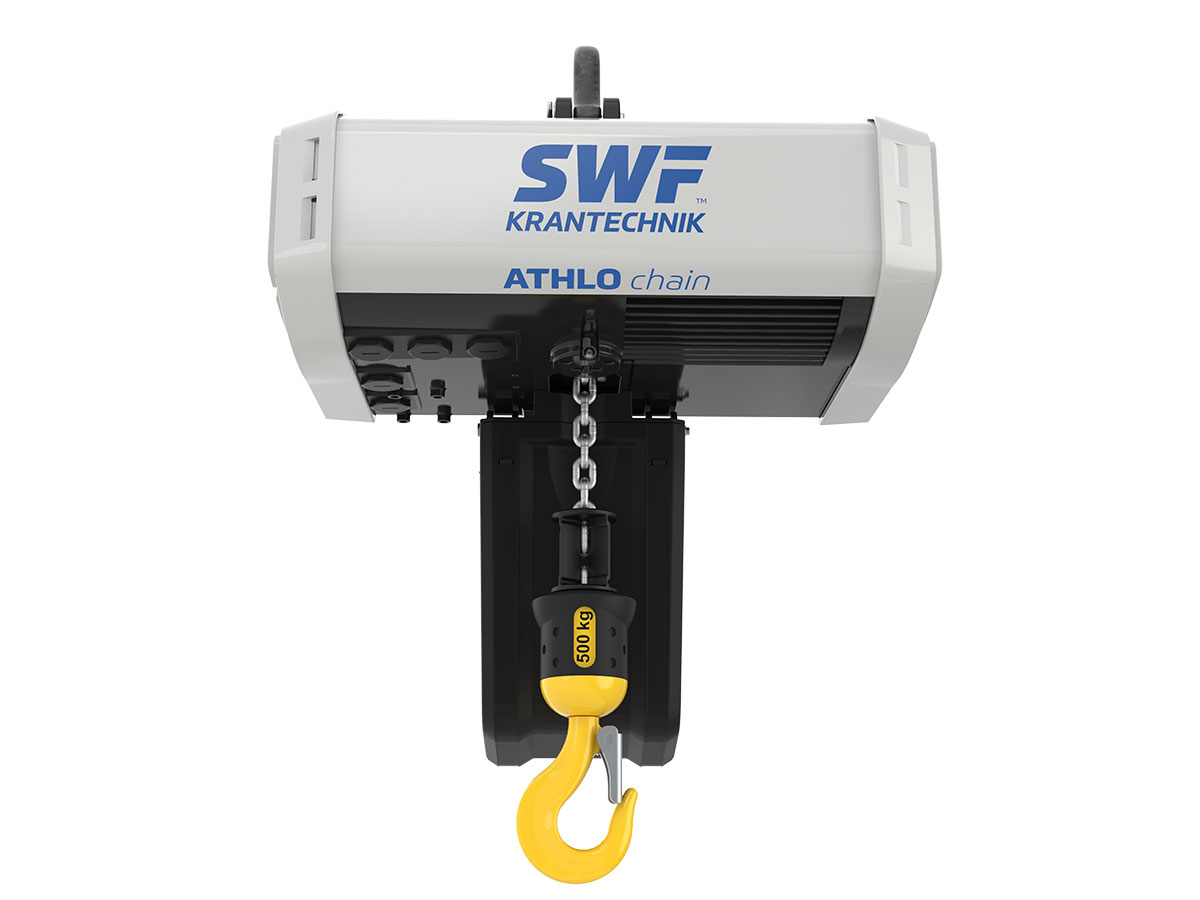

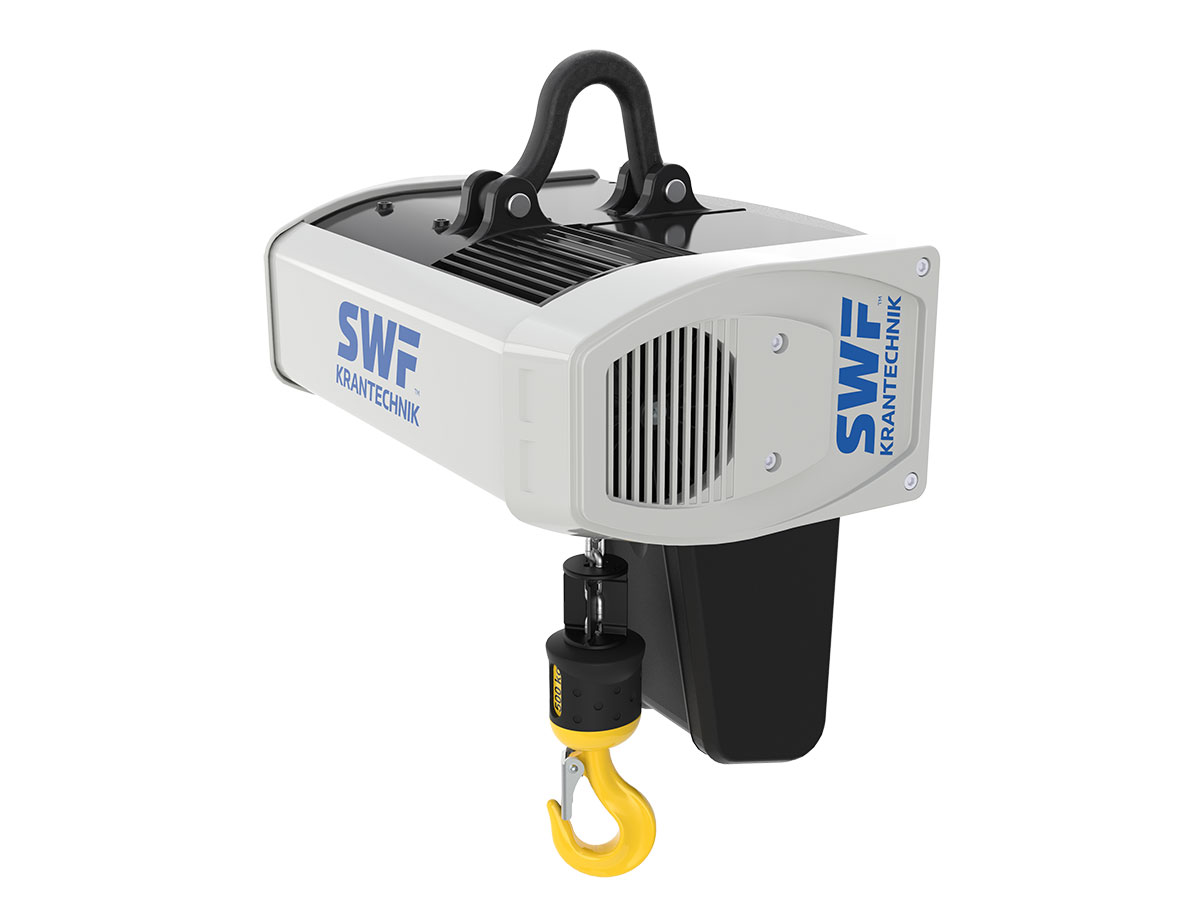

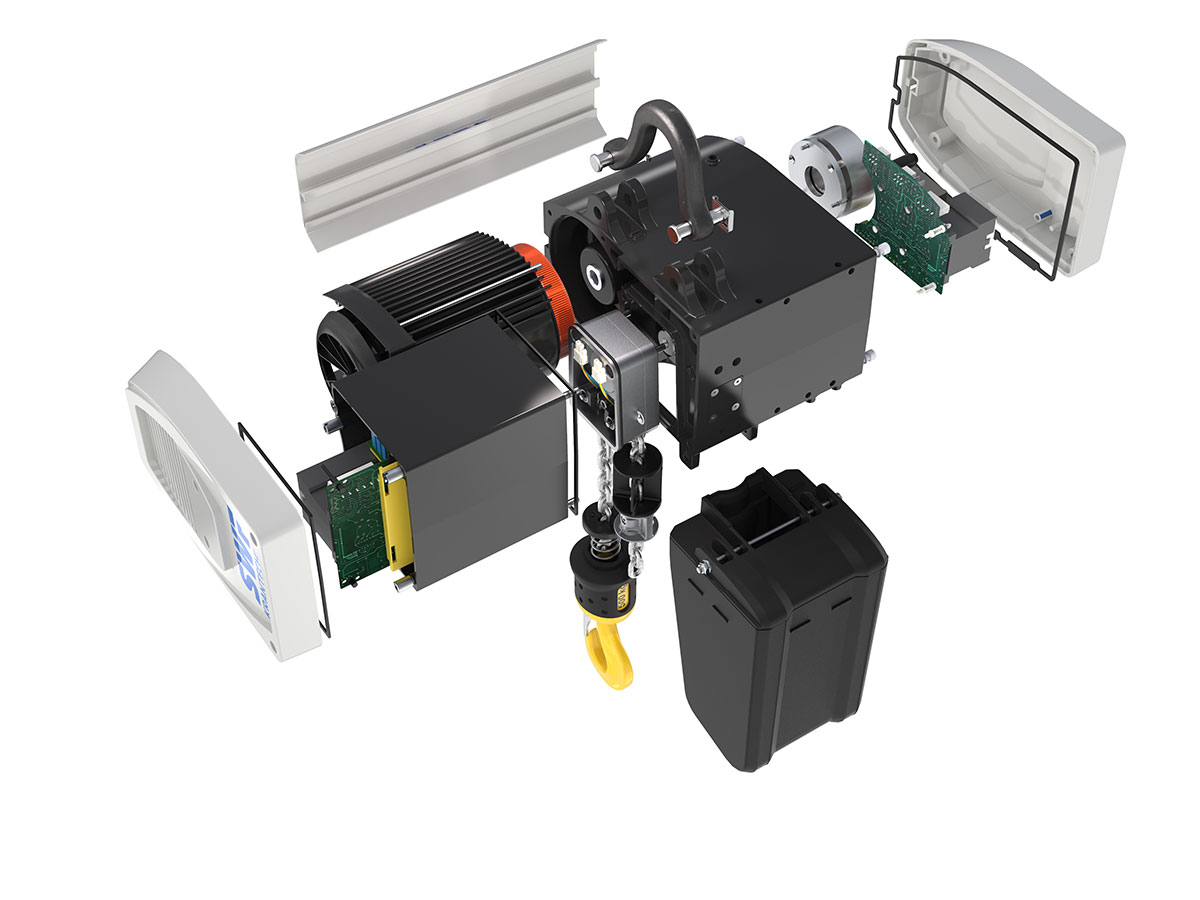

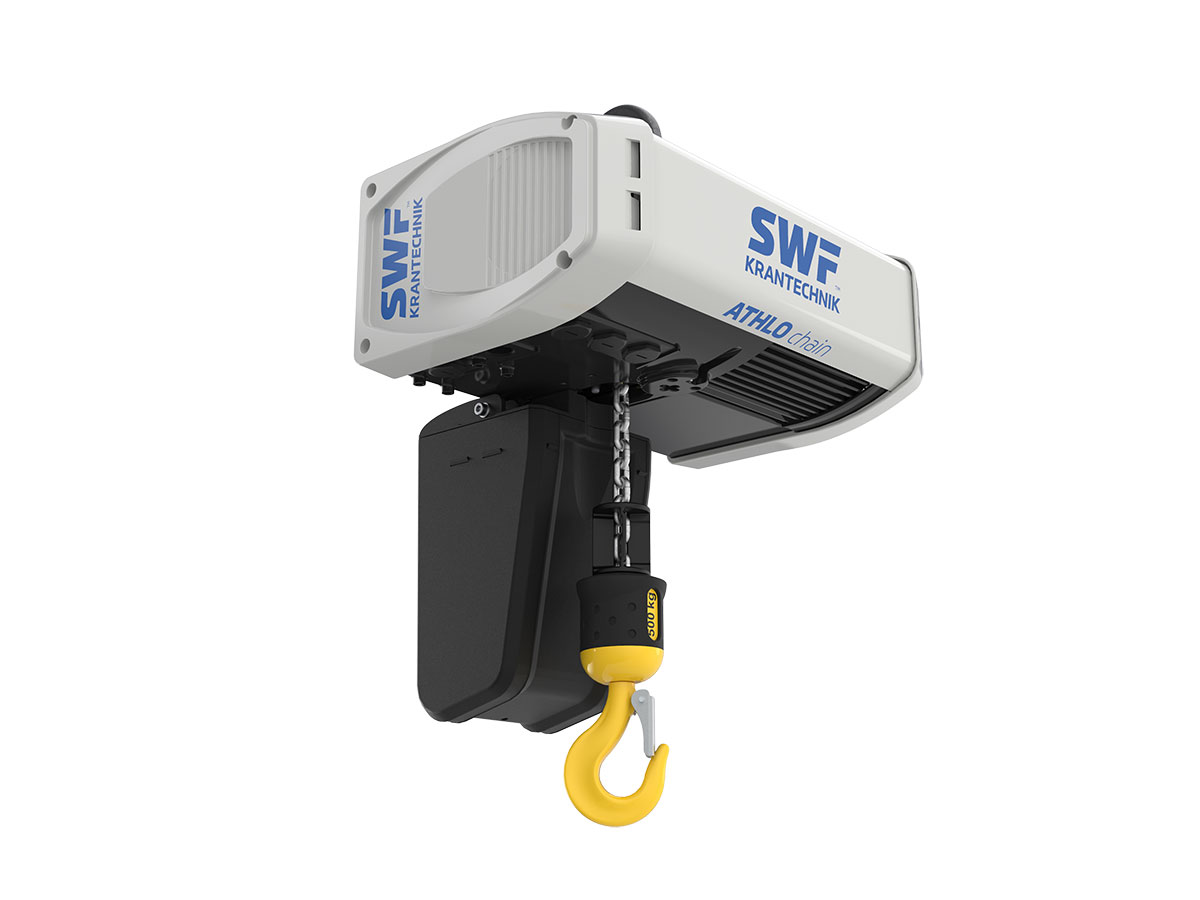

ATHLO chain og ATHLO chain SL
ATHLO chain er SWFs nyeste generasjon elektriske kjettingtaljer. Serien er utviklet for høy sikkerhet, god ytelse, enkel betjening, lett vedlikehold og lang levetid.
SWF oppgir serien som konstruert for laster opptil 5 tonn. De modellene som er spesifisert i SWFs nåværende typeoversikt går fra 63 kg til 2 500 kg, avhengig av utførelse og FEM/ISO-klasse.
ATHLO chain SL har integrert frekvensomformer for trinnløs og mer følsom løfting, og dekker 125–2 500 kg.
Ny motor og bedre kjøling
Den vedlikeholdsfrie motoren er utviklet av SWF og har aluminiumshus. Optimaliserte kjøleribber og vifte gir bedre kjøling og kan øke duty factor med opptil 60 %. SWF oppgir også et effektforhold på 4:1, som bidrar til lang levetid og bedre FEM-klassifisering.
Gir konstruert for taljens levetid
Giret produseres av SWF og er konstruert for å vare gjennom taljens levetid. Et bredt hastighetsområde gjør serien egnet for mange forskjellige bruksområder.

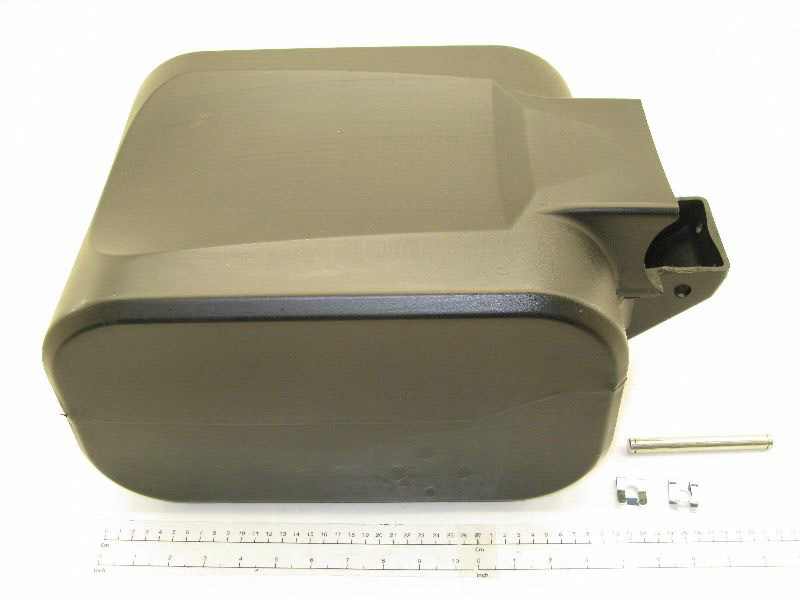

Ny kjettingpose
Kjettingposen er plassert for bedre balanse og jevn fordeling av kjettingen. Den nye innføringen reduserer risikoen for opphopning og bidrar til roligere og jevnere gange.

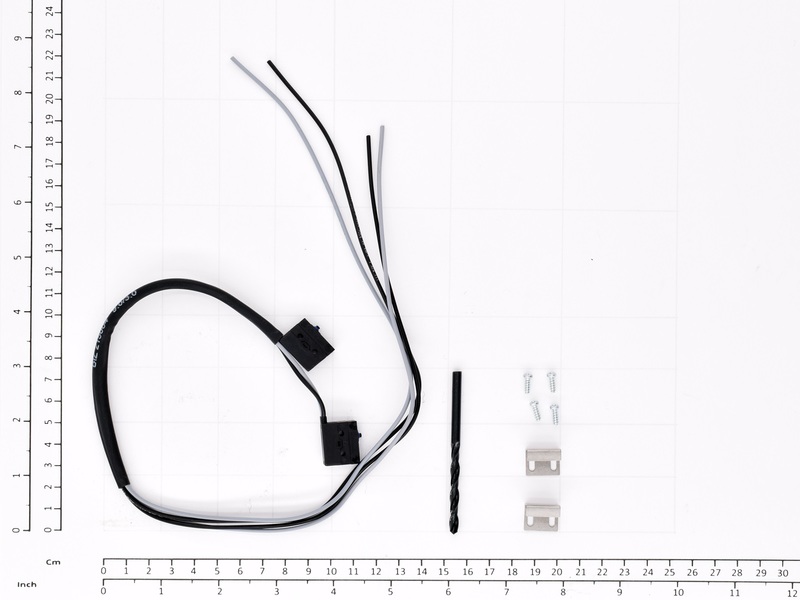

Grensebryter
Øvre og nedre grensebryter stopper motoren skånsomt ved endeposisjonene. Utløsningen er integrert i kjettinghjulet, slik at funksjonen også er robust under krevende forhold.

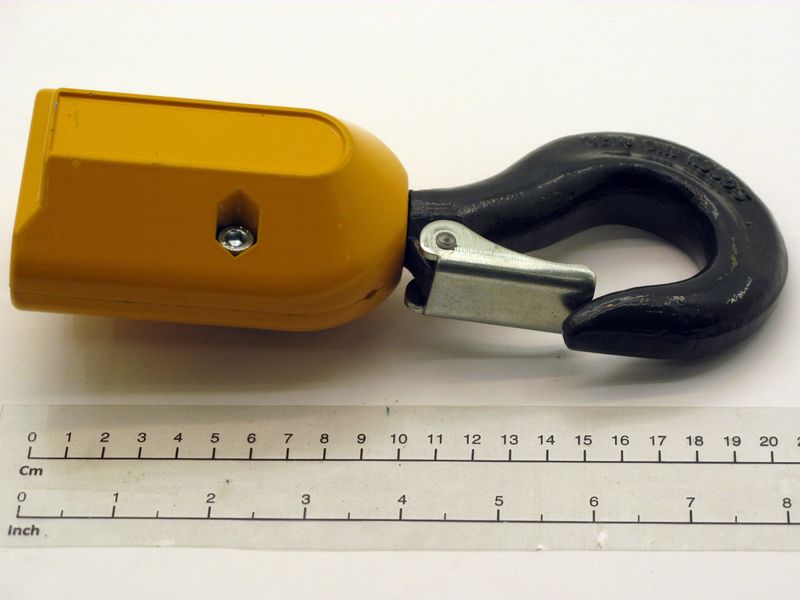

Krokblokk for 2-fall
Krokblokken er bygget med to kulelager i stedet for sintermetall. Dette gir jevnere drift, lengre levetid og en konstruksjon som SWF beskriver som vedlikeholdsfri.
Nytt oppheng
Nytt oppheng med sikkerhetspinne gjør montering rask og enkel uten spesialverktøy. Løsningen er tilpasset både skyve- og motorløpekatt og bidrar til kompakt byggehøyde.
Brems og slurekobling
Bremsen er konstruert for én million sykluser eller opptil taljens levetid ved korrekt bruk. Slurekoblingen fungerer som overlastvern og er plassert i oljebad mellom motor og brems for bedre kjøling.
ATHLO chain SL med frekvensomformer
SL-versjonen gir trinnløs løftehastighet. Det gir raskere løft ved dellast, lavere hastighet ved presis plassering og mindre støtbelastning. Frekvensomformeren er integrert i et forlenget hus og kan vippes ut for enkel tilgang ved service.
ATHLO chain – standardmodeller
| Type | Kapasitet | Tillegg | FEM / ISO | Løftehastighet |
|---|---|---|---|---|
| AA-1 – 1 fall | 63–250 kg | opptil 320 kg ved 2Am/M5 | 3m/M6 til 2m/M5 | 8/2 til 24/6 m/min |
| AA-2 – 2 fall | 500 kg | — | 2m/M5 | 4/1 m/min |
| AB-1 – 1 fall | 250–500 kg | — | 3m/M6 til 2m/M5 | 4/1 til 16/4 m/min |
| AB-2 – 2 fall | 1 000 kg | — | 2m/M5 | 4/1 m/min |
| AC-1 – 1 fall | 500–1 250 kg | — | 3m/M6 til 1Am/M4 | 4/1 til 16/4 m/min |
| AC-2 – 2 fall | 1 250–2 500 kg | — | 2m/M5 til 1Am/M4 | 8/2 til 4/1 m/min |
Kapasitet og FEM/ISO-klasse henger sammen. SWF oppgir serien som utviklet for opptil 5 tonn, mens typeoversikten på produsentens nåværende side spesifiserer modellene ovenfor opptil 2 500 kg.
ATHLO chain SL – frekvensstyrte modeller
| Type | Kapasitet | FEM / ISO | Trinnløs løftehastighet |
|---|---|---|---|
| SL AB-1 – 1 fall | 125–500 kg | opptil 2m/M5 avhengig av last | 0,3–30 m/min |
| SL AB-2 – 2 fall | 1 000 kg | 2m/M5 | 0,15–4 m/min |
| SL AC-1 – 1 fall | 500–1 250 kg | opptil 2m/M5 avhengig av last | 0,3–16 m/min |
| SL AC-2 – 2 fall | 1 000–2 500 kg | opptil 2m/M5 avhengig av last | 0,15–6 m/min |
Trinnløs hastighet avhenger av belastning og valgt utførelse.
Løpekatt og montering
ATHLO chain kan leveres stasjonær eller med skyve- eller motorløpekatt. SWFs nye elektriske løpekatt bruker én travers og justeringsringer for enklere og mer presis tilpasning til flensbredden.
T10 er oppgitt for kapasiteter opptil 1 000 kg og brukes sammen med AA- og AB-modeller. T32 er konstruert for opptil 3 200 kg og passer AC-modellene og større modeller.
God løsning for hyppig bruk
Kombinasjonen av effektiv kjøling, kompakt design, høy FEM/ISO-klasse, enkelt vedlikehold og flere hastighetsalternativer gjør ATHLO chain spesielt aktuell der taljen brukes ofte og presis håndtering er viktig.

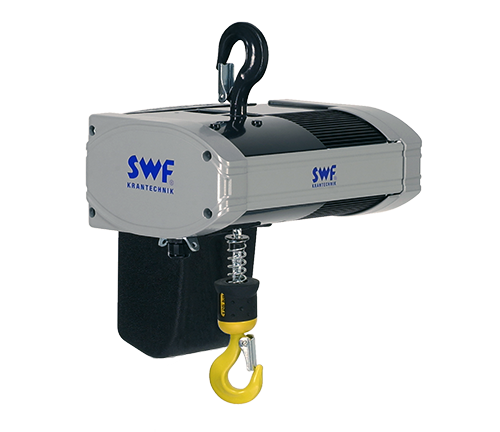

CHAINster – opptil 10 tonn
CHAINster-serien dekker kapasiteter helt opp til 10 000 kg og opptil 2 500 kg med én kjettingpart. Standardutførelsen har to løftehastigheter, med hastighetsforhold opptil 6:1 avhengig av kapasitet.

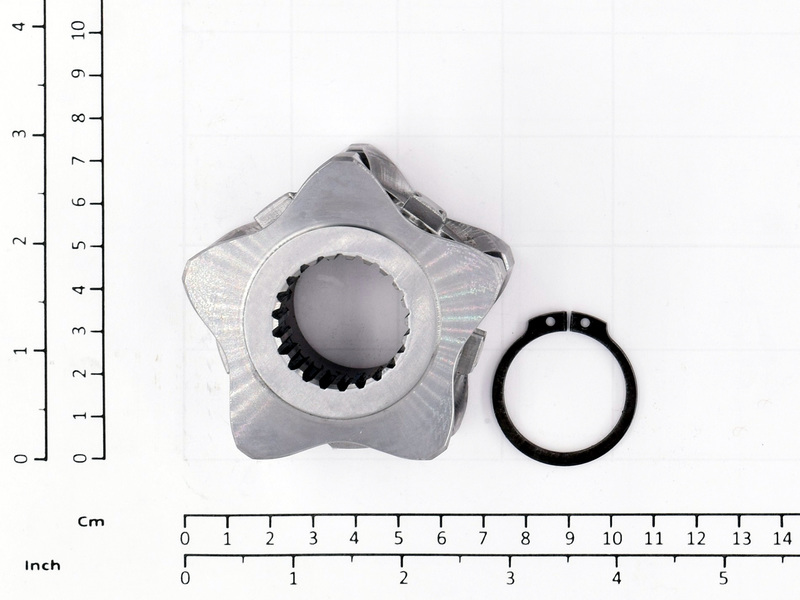

Taljen er konstruert for høy driftssikkerhet og enkelt vedlikehold. SWF bruker et patentert kjettinghjul med ekstra tenner og metallført kjettingføring for å redusere slitasje og støy.
- Mekanisk overlastsikring med slurekobling.
- Øvre og nedre 2-trinns nødstopp-grensebryter som standard.
- 48 V kontaktorstyring med hovedbryter.
- Termisk beskyttelse av løftemotor.

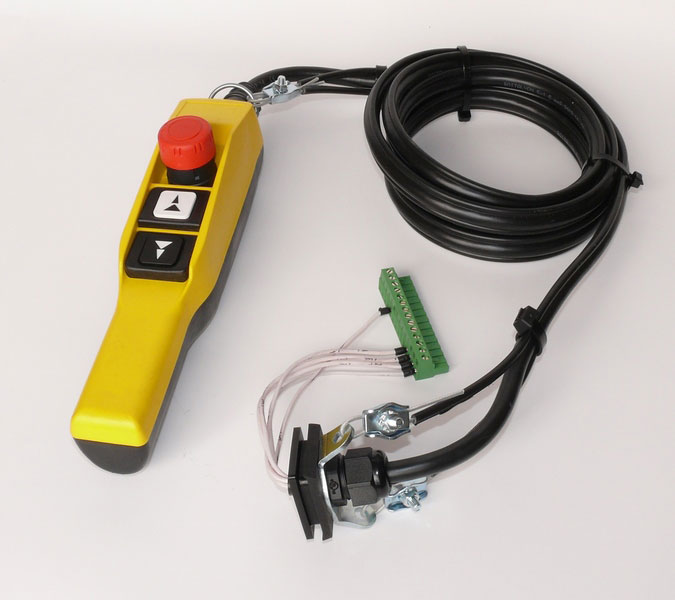

- IP65 håndkontroll med nødstopp.
- Brems dimensjonert for taljens levetid.
- IP55 kapslingsgrad og arbeidstemperatur fra -20 °C til +50 °C.
- Kan leveres med toppkrok, skyveløpekatt eller motorisert løpekatt.
CHAINster-modeller
| Type | Kapasitet | FEM / ISO | Løftehastighet |
|---|---|---|---|
| CA1 – 1 fall | 250 / 320 kg | 2m/M5 / 1Am/M4 | 8 / 2 m/min |
| CA1 – 2 fall | 500 kg | 2m/M5 | 4 / 1 m/min |
| CB1 – 1 fall | 500 / 630 kg | 2m/M5 / 1Am/M4 | 8 / 1,3 m/min |
| CB1 – 2 fall | 1 000 kg | 2m/M5 | 4 / 0,7 m/min |
| CC1 – 1 fall | 500–1 250 kg | 2m/M5 | 8 / 1,3 m/min |
| CC1 – 2 fall | 1 000–2 500 kg | 2m/M5 | 4 / 0,7 m/min |
| CD – 1 fall | 1 250–1 600 kg | 2m/M5 | 8 / 1,3 m/min |
| CD – 2 fall | 2 000–3 200 kg | 2m/M5 | 4 / 0,7 m/min |
| CE – 1 fall | 2 000–2 500 kg | 2m/M5 | 8 / 1,3 m/min |
| CE – 2 fall | 3 200–5 000 kg | 2m/M5 | 4 / 0,7 m/min |
| CE – 3 fall | 6 300–7 500 kg | 1Am/M4 | 2,7 / 0,4 m/min |
| CE – 2 × 2 fall | 10 000 kg | 1Am/M4 | 4 / 0,7 m/min |
| CHAINsterGT | 125–2 500 kg | 1Am/M4–2m/M5 | Opptil 24 m/min* |
* CHAINsterGT har integrert frekvensomformer. Maksimal løftehastighet avhenger av lasten.
Standardutstyr
- Patentert kjettinghjul og solid metall-kjettingføring.
- Mekanisk overlastvern.
- Øvre og nedre løftegrensebryter.
- Pluggbare elektriske forbindelser for raskere service.
- Termisk motorvern.
- Separat bremseretter og levetidsbrems.
- Klargjort elektrisk for motorisert løpekatt.
- Aluminium- eller støpt hus avhengig av utførelse.
- Epoksy pulverlakk, 70 µm.
Opsjoner
- Endebryter for løpekatt.
- Opphengsøye i stedet for toppkrok.
- Rustfri lastkjetting.
- 2- og 4-trinns girgrensebryter.
- Ekstra løftebrems og manuell bremsefrigjøring.
- Regnbeskyttelse.
- RadioMaster radiostyring.
- Eksplosjonssikker utførelse.
- 3-fase spesialspenning fra 230 til 675 V.
- Utførelse for næringsmiddelindustri.
Vedlikeholdsvennlig konstruksjon
Det modulære huset er bygget rundt en robust aluminiumskomponent, med motor og gir plassert kompakt. Pluggbare forbindelser og lett tilgjengelige komponenter gjør service raskere.
Overlast og sikkerhet
Slurekoblingen sitter mellom motor og brems og beskytter talje, kran og konstruksjon mot overbelastning. Lasten holdes av bremsen også når motoren er slått av.
Fleksibel montering
CHAINster kan leveres med toppkrok, opphengsøye, skyveløpekatt eller motorisert løpekatt. Den kompakte konstruksjonen gir god plassutnyttelse og fleksibel installasjon.

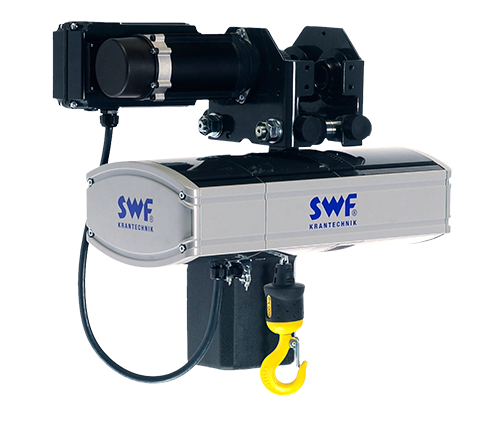

CHAINsterGT
CHAINsterGT har integrert frekvensomformer og dekker 125–2 500 kg. Den kan gi høy løftehastighet ved dellast og lavere hastighet ved presis plassering. SWF oppgir hastigheter opptil 24 m/min, avhengig av last.
Reservedeler til SWF-taljer og vinsjer

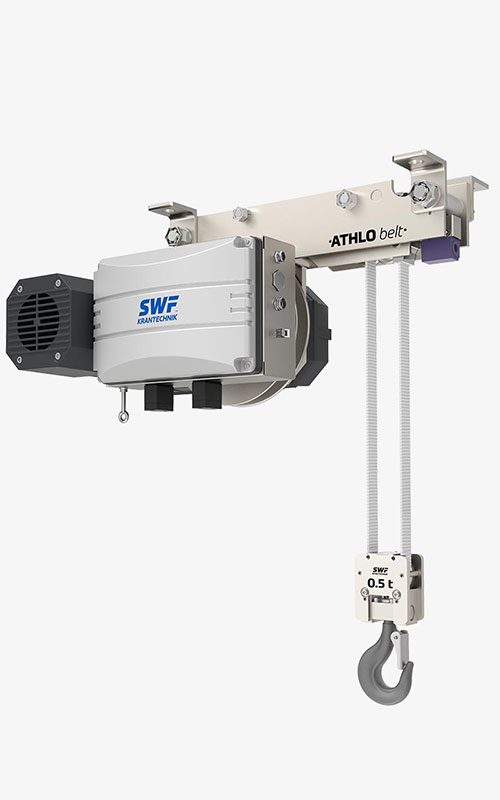

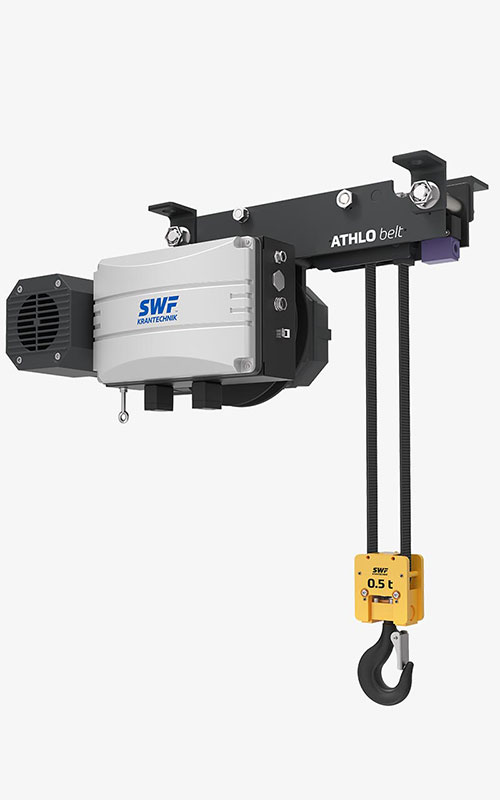

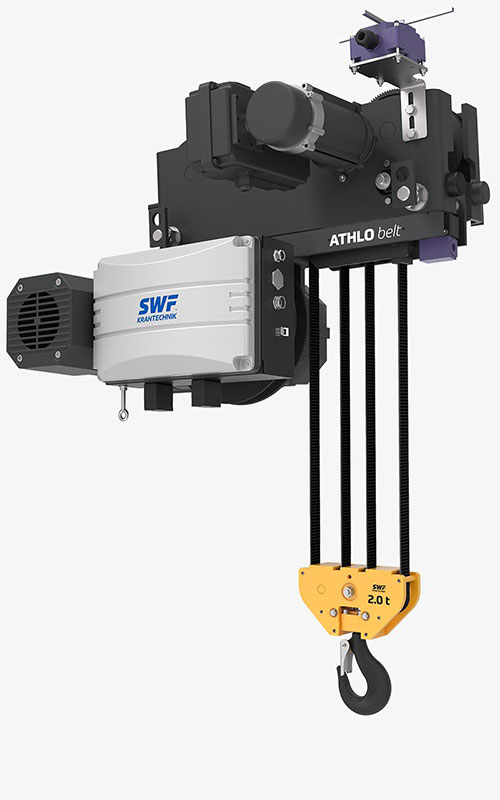

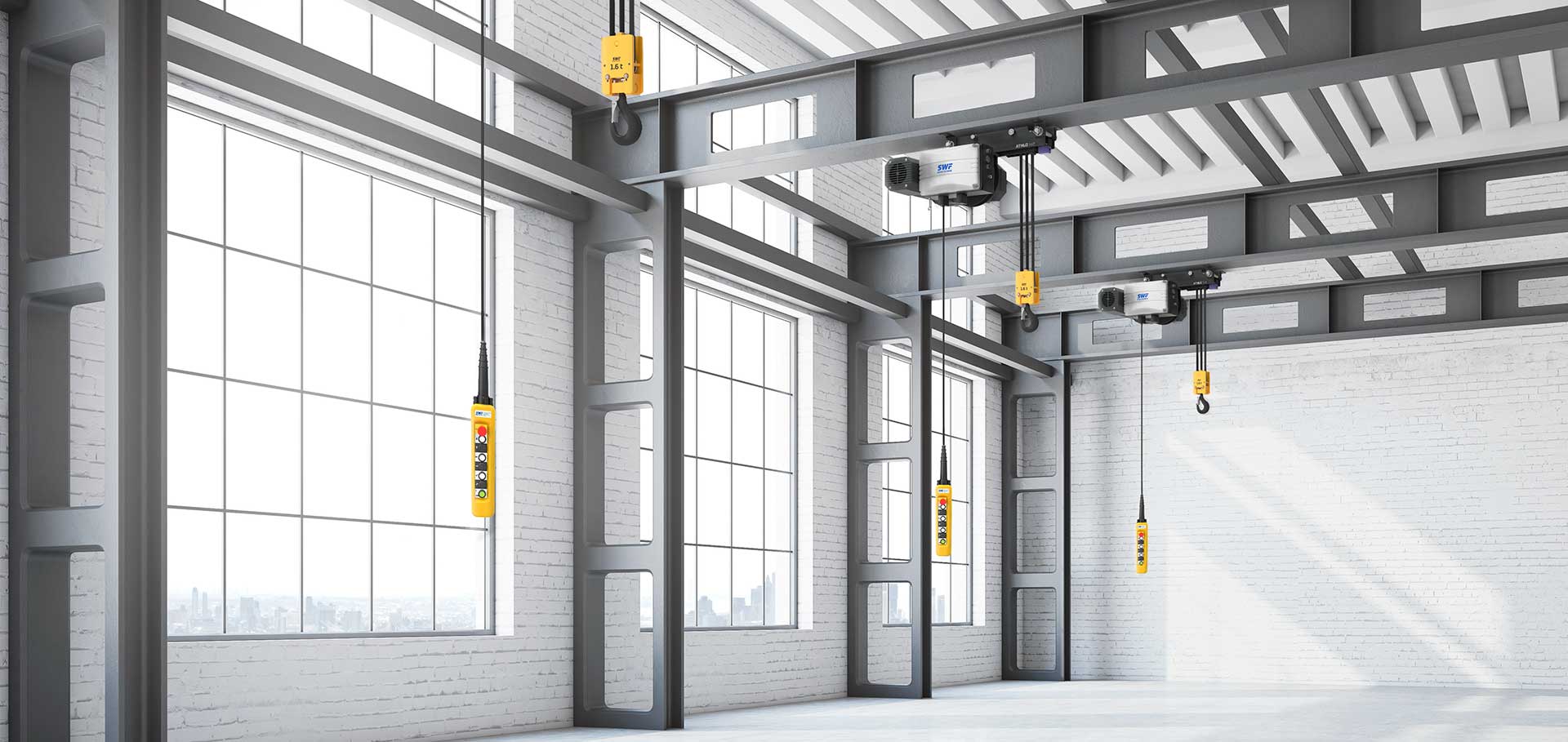

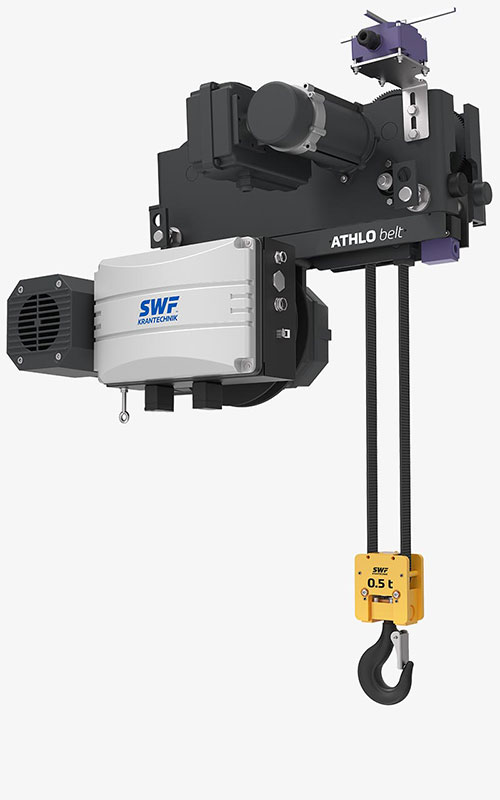

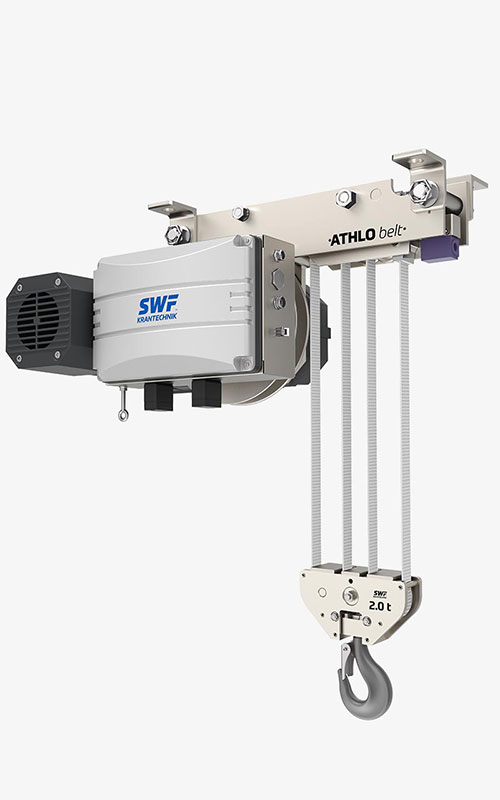

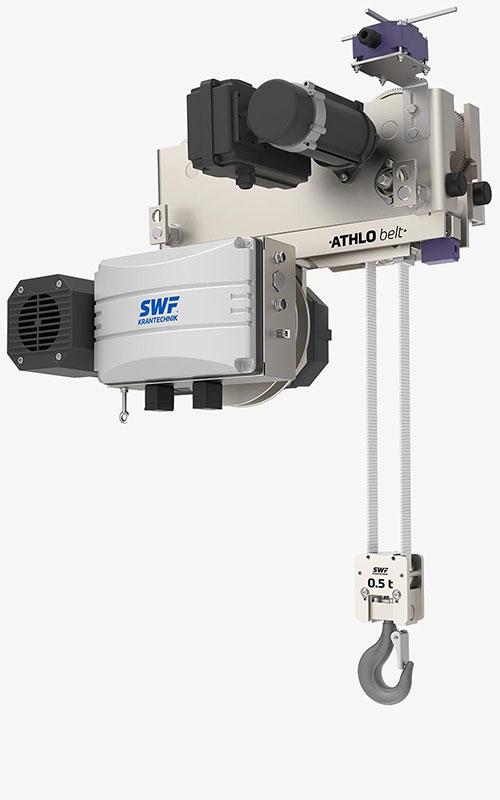

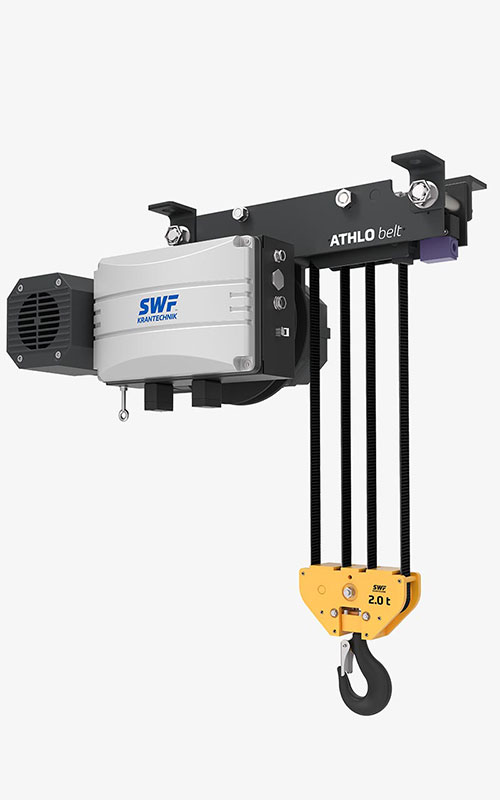

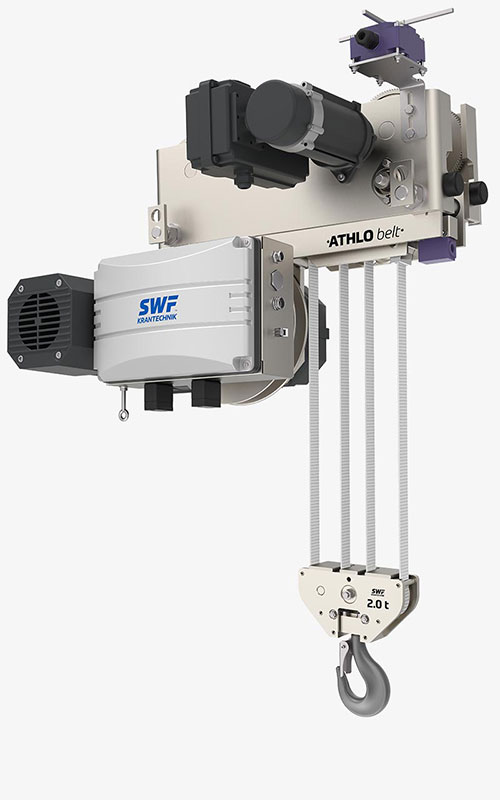

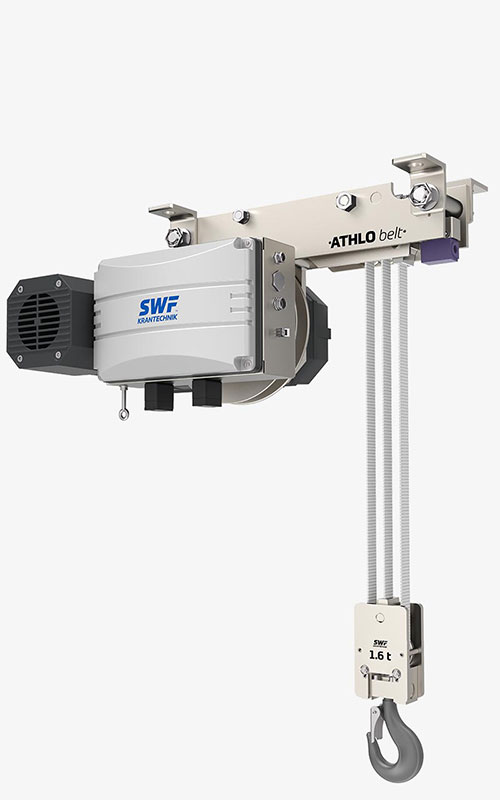

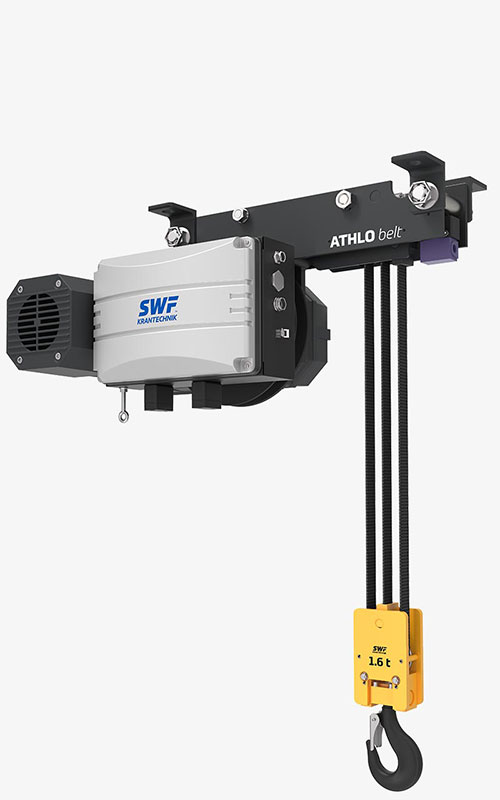

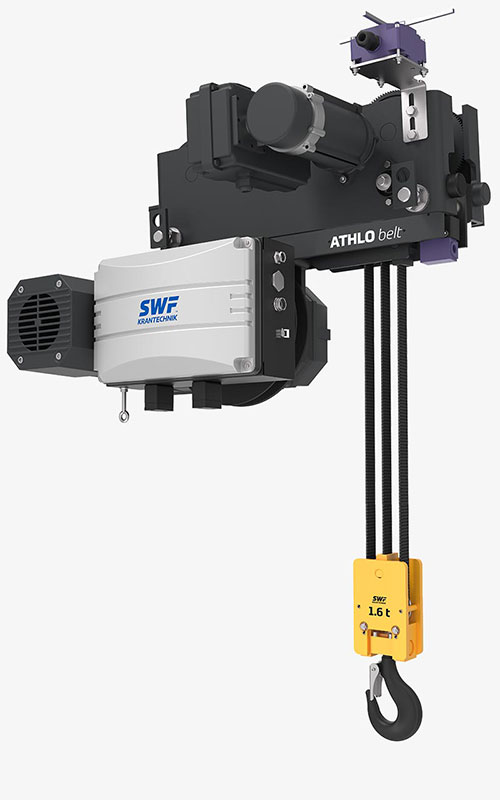

ATHLO belt – 500 til 2 000 kg
ATHLO belt er en beltetalje for 500 til 2 000 kg og er utviklet for miljøer der renslighet og sikkerhet er viktig.
Den er særlig aktuell for næringsmiddelindustri, kjemisk/farmasøytisk industri og sammenlignbare bruksområder.
Valg av SWF-talje
Valg av talje avhenger blant annet av kapasitet, løftehøyde, brukshyppighet, ønsket hastighet, monteringsmåte og arbeidsmiljø.
- ATHLO chain: elektrisk kjettingtalje opptil 5 tonn.
- CHAINster: elektrisk kjettingtalje opptil 10 tonn.
- CHAINsterGT: frekvensstyrt løsning for 125–2 500 kg.
- ATHLO belt: beltetalje for 500–2 000 kg.
Dokumentasjon, service og reservedeler
Vi kan hjelpe med produktvalg, dokumentasjon og reservedeler til SWF-utstyr. Ved reservedelsforespørsler er typeskilt, serienummer og bilder spesielt nyttig.
Vanlige spørsmål om SWF-taljer
Kan ATHLO chain leveres med løpekatt?
Ja. ATHLO chain kan leveres stasjonær eller sammen med skyve- eller motorløpekatt. SWF har blant annet T10 for mindre modeller og T32 for høyere kapasiteter.
Hva er forskjellen på ATHLO chain og ATHLO chain SL?
ATHLO chain er standardserien med faste løftehastigheter. ATHLO chain SL har integrert frekvensomformer og trinnløs løftehastighet, noe som gir mer følsom plassering og høyere hastighet ved dellast. SL-serien dekker 125 til 2 500 kg.
Hvor stor kapasitet har ATHLO chain?
SWF beskriver ATHLO chain-serien som utviklet for løft opptil 5 tonn. I den nåværende typeoversikten er standardmodellene spesifisert fra 63 kg til 2 500 kg, avhengig av modell og FEM/ISO-klasse.
Hvor stor kapasitet har CHAINster?
CHAINster-serien går opp til 10 000 kg. På én kjettingpart oppgir SWF kapasitet opptil 2 500 kg.
Hva er CHAINsterGT?
CHAINsterGT er en frekvensstyrt variant for 125–2 500 kg, med løftehastighet opptil 24 m/min avhengig av lasten.
Kan CHAINster leveres med løpekatt?
Ja. CHAINster kan leveres med blant annet toppkrok, skyveløpekatt eller motorisert løpekatt.
Kan dere skaffe reservedeler til eldre SWF-taljer?
Ja. Vi skaffer reservedeler til mange eldre og nyere SWF-modeller. Send gjerne typeskilt, serienummer og bilde av delen.
Trenger du hjelp med valg av SWF-talje?
Oppgi kapasitet, løftehøyde, bruksmiljø, ønsket hastighet og monteringsmåte, så hjelper vi deg med å finne riktig løsning.
