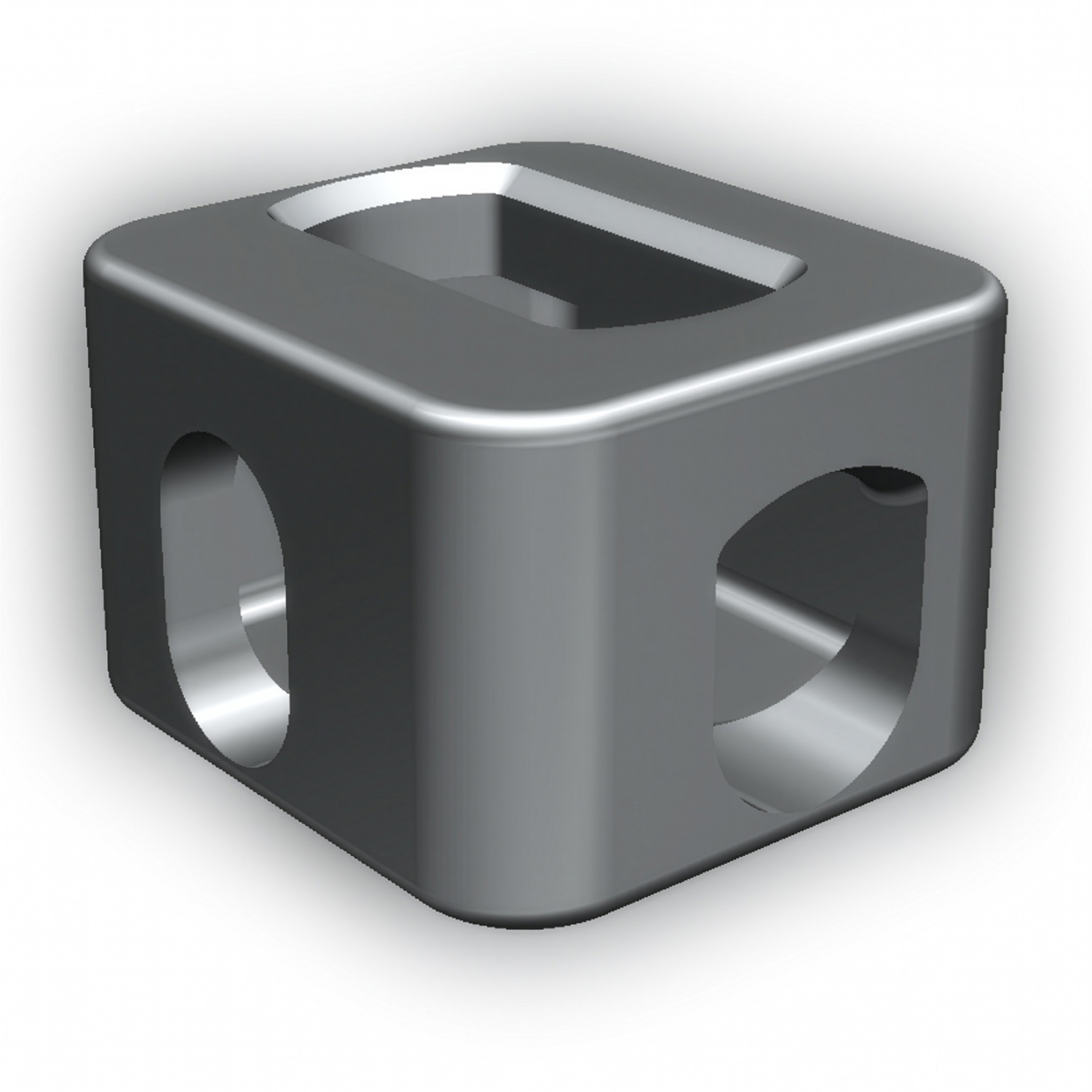

Containerhjørner etter ISO 1161 til containerrammer, modulbygg og spesialkonstruksjoner. Vi tilbyr standard støpestål SCW480, rustfritt SS304 og utvalgte utførelser i aluminium.
Vi leverer høyre- og venstreutførelser for topp og bunn. Velg materialtype etter konstruksjon, miljø og prosjektets krav.
Felles oppgitte ytre mål: 178 ±2 × 162 ±2 × 118 ±5 mm (L × B × H). Velg riktig topp-/bunn- og høyre-/venstrehjørne.

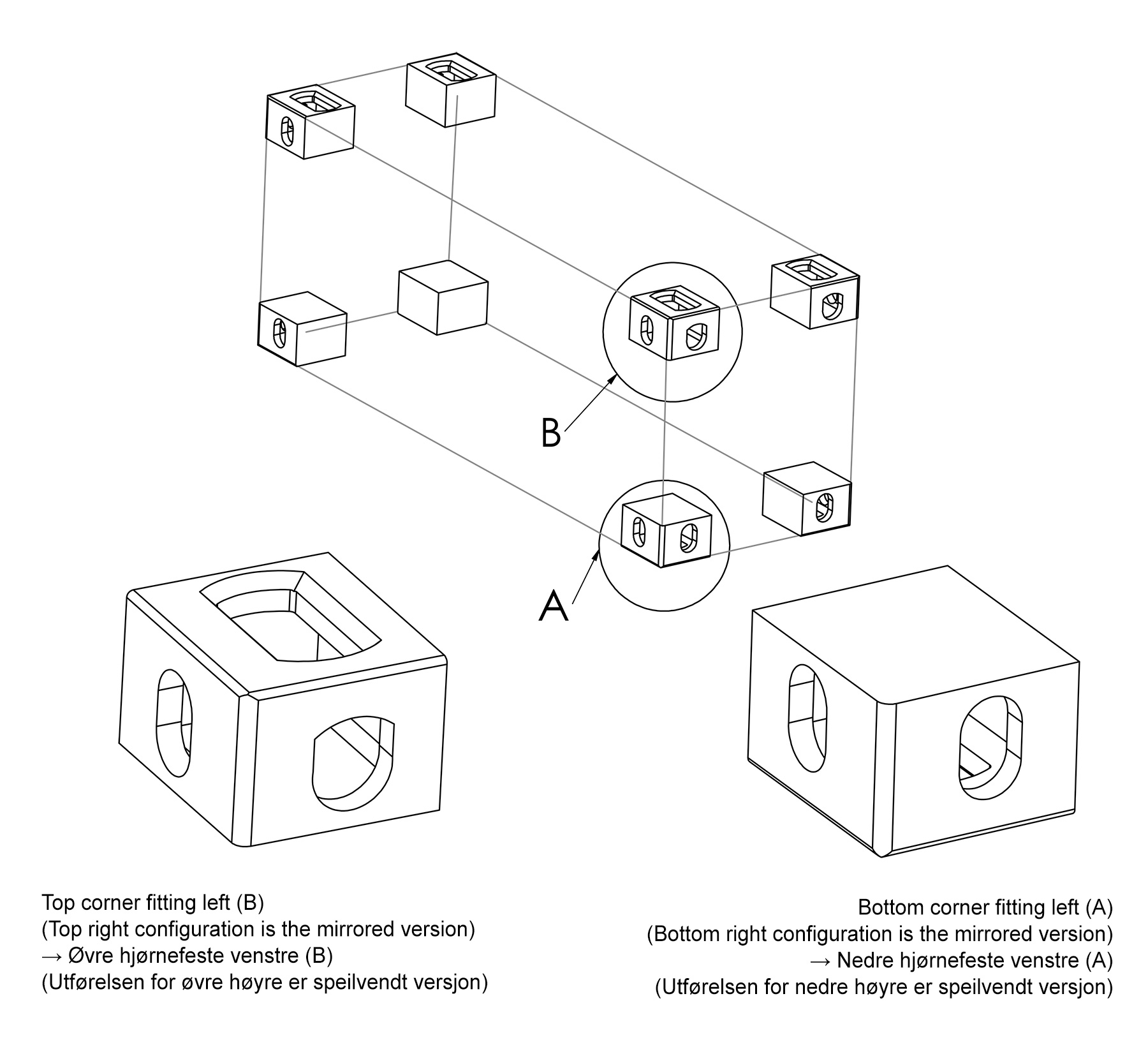

Topp og bunn, venstre og høyre. Standard bunnhjørner lagerføres normalt i mindre antall.
| Produkt nr. | Utførelse | Mål L × B × H (mm) | Vekt |
|---|---|---|---|
| ISO-CC-B-L | bunn venstre | 178 ±2 × 162 ±2 × 118 ±5 | 11,0 kg |
| ISO-CC-B-R | bunn høyre | 178 ±2 × 162 ±2 × 118 ±5 | 11,0 kg |
| ISO-CC-T-L | topp venstre | 178 ±2 × 162 ±2 × 118 ±5 | 11,0 kg |
| ISO-CC-T-R | topp høyre | 178 ±2 × 162 ±2 × 118 ±5 | 11,0 kg |
Topp og bunn, venstre og høyre. Bestillingsvare – dokumentasjon og tilgjengelighet på forespørsel.
| Produkt nr. | Utførelse | Mål L × B × H (mm) | Vekt |
|---|---|---|---|
| ISO-CC-SS-B-L | bunn venstre | 178 ±2 × 162 ±2 × 118 ±5 | 11,0 kg |
| ISO-CC-SS-B-R | bunn høyre | 178 ±2 × 162 ±2 × 118 ±5 | 11,0 kg |
| ISO-CC-SS-T-L | topp venstre | 178 ±2 × 162 ±2 × 118 ±5 | 11,0 kg |
| ISO-CC-SS-T-R | topp høyre | 178 ±2 × 162 ±2 × 118 ±5 | 11,0 kg |
Utvalgte bunnhjørner for spesialkonstruksjoner der lavere vekt er viktig. Bestillingsvare.
| Produkt nr. | Utførelse | Mål L × B × H (mm) | Vekt |
|---|---|---|---|
| ISO-CCAlu-BL | bunn venstre | 178 ±2 × 162 ±2 × 118 ±5 | ca. 4,5 kg |
| ISO-CCAlu-BR | bunn høyre | 178 ±2 × 162 ±2 × 118 ±5 | ca. 4,5 kg |
Stjernen (*) som stod etter enkelte produktnumre i tidligere oversikt, betegnet bestillingsvare og er ikke del av produktnummeret. Vektene er videreført fra eksisterende produktdata. Rustfrie hjørner kan variere noe med produsent; aluminium er oppgitt med omtrentlig vekt. Kontroller nøyaktige mål, vekt og materialegenskaper mot leverandørens dokumentasjon ved bestilling.
Vi har beholdt materialinformasjonen fra den tidligere siden, men samlet detaljene i felt som kan åpnes ved behov.
SCW480 er et støpt karbon-manganstål som brukes til ISO-containerhjørner. Det er ikke rustfritt, og standardhjørnene leveres normalt ubehandlet. Ved bruk utendørs eller i fuktige og maritime miljøer må egnet overflatebehandling vurderes.
Ubehandlet SCW480 kan utvikle overflaterust ved kontakt med luftfuktighet, sjøluft og kondens. Hjørnene kan sandblåses, grunnes og males eller behandles i henhold til prosjektkrav.
| Flytegrense (ReL) | ca. 245–275 MPa |
|---|---|
| Strekkfasthet (Rm) | 480–620 MPa |
| Forlengelse | ≥ 22 % |
| Tetthet | ca. 7,85 g/cm³ |
| Karboninnhold | ca. 0,20–0,25 % |
| Mangan | ca. 1,0–1,3 % |
| Silisium | ca. 0,5 % |
| Svovel / fosfor | lavt innhold |
Verdiene er veiledende, ikke garanterte data for hver leveranse. For konstruksjon og dokumentasjon må leveransens materialsertifikat legges til grunn.
Vi kan levere ISO-hjørner i rustfritt stål SS304 (AISI 304). Dette kan være aktuelt for spesialcontainere, marine installasjoner, oppdrett, næringsmiddel- og prosessanlegg der prosjektet har egne krav til materialvalg.
Rustfritt stål gir økt korrosjonsbestandighet sammenlignet med ubehandlet SCW480, men materialets egnethet må vurderes mot det faktiske miljøet, særlig ved eksponering for salt og klorider.
Utførelser og material- eller inspeksjonsdokumentasjon avklares ved forespørsel.

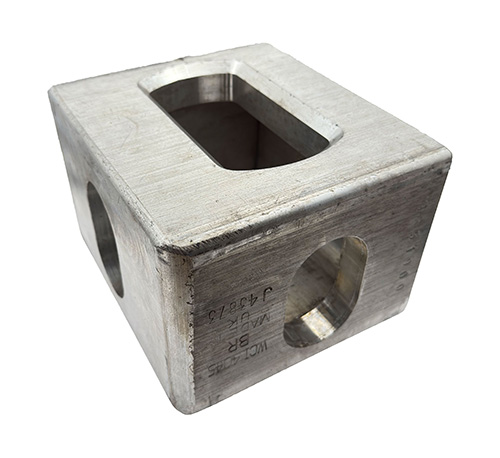

Vi tilbyr utvalgte bunnhjørner i aluminium, primært Bottom Left og Bottom Right. Den tidligere produktinformasjonen oppgir blant annet type WCI 4035 og materiale AL-ZN5-Mg1.
Det er oppgitt at modellen er konstruert og testet etter ISO 1161. Bekreft aktuell utførelse og testdokumentasjon ved forespørsel.
Crane Partner lagerfører normalt et mindre antall bunnhjørner i SCW480 (Bottom Left og Bottom Right).
Topphjørner ble tidligere oppgitt med 7–15 virkedager Ex Works. Leveringstiden må bekreftes på nytt ved forespørsel. Rustfritt og aluminium leveres som bestillingsvare.
Materialsertifikater og relevante inspeksjonssertifikater kan avtales for den aktuelle leveransen. Oppgi gjerne om prosjektet krever eksempelvis BV- eller ABS-dokumentasjon.
Send oss ønsket materiale, plassering (topp/bunn), side (venstre/høyre), antall og krav til inspeksjon.
Oppgi materiale, antall, hjørneutførelse og eventuelle krav til dokumentasjon. Vi hjelper deg med riktig løsning.
